Стекло правого заднего бокового окна в сборе

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. средняя облицовка правой стойки B в сборе
8. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
17. облицовка правой задней боковины в сборе
18. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
19. кронштейн опоры ремня безопасности правой задней боковины в сборе

Снятие 6 шагов

1.

   1

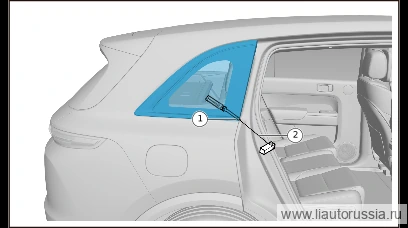

   С помощью шила - - проведите режущую нить - - через клеящее вещество (клей для стекла) в указанном на рисунке месте и потяните внутрь.

   Примечание. Перед операцией защитите соседние детали от повреждения, наклеив на них ленту.

2.

   2

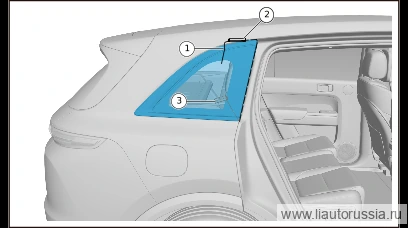

   С помощью небольшой трубки - - заведите режущую струну - - за уплотнитель во фланец стекла и обведите вокруг треугольного стекла по всему периметру.
3. 3

   Закрепите один конец троса - - в обратном направлении на ручке - -. 3. С помощью шила протяните режущую нить, обёрнутую вокруг стекла треугольного окна, во внутреннюю часть автомобиля;

4.

   4

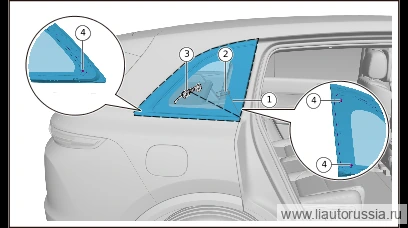

   Закрепите другой конец троса на приспособлении для намотки- -. 2. В процессе резки прижимайте режущий трос - - пластиковым клином к стеклу двери, чтобы он свободно перемещался по кромке стекла. 3. Соответственно меняйте положение приспособления для намотки- -, отрежьте стекло двери.
5. 5

   Снимите стекло левого заднего бокового окна в сборе.

   Примечание

   • При разрезании фиксаторов треугольного окна -.
   • - необходимо приложить значительное усилие.
   • При установке вырезанного стекла эти фиксаторы треугольного окна не требуются, зафиксируйте боковое стекло в месте установки лентой.

6.

   6

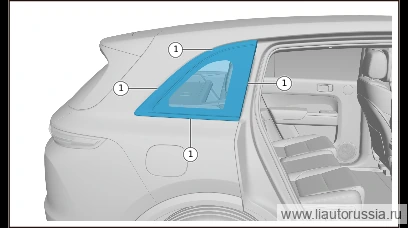

   Снимите стекло правого заднего бокового окна в сборе.

Установка 6 шагов

1.

   1

   С помощью инструмента для удаления клея очистите остатки клея для стекла на кузове, ни в коем случае не удаляйте его полностью, оставьте слой толщиной 1-2 мм.

   Примечание

   • Не наносите грунтовку на склеиваемую поверхность и не обрабатывайте её очистителем-растворителем, сохраняйте склеиваемую поверхность чистой от загрязнений и жира. b.
   • Не обрабатывайте активатором только что срезанную склеиваемую поверхность. c.
   • Если после снятия бокового стекла склеивание не будет выполнено сразу, с учётом окисления клеевого слоя не подрезайте старый клеевой слой — подрезку выполните непосредственно перед операцией склеивания. d.
   • Активатор не должен попадать на лакокрасочное покрытие кузова, иначе это повредит покрытие; после нанесения выдержите на воздухе 10 минут до высыхания на отлип.
2. 2

   Перед началом нанесения грунтовки для стеклоклея тщательно очистите склеиваемую поверхность (очиститель стекла-Z99-99990600) и полностью высушите растворитель.

   Z99-99990600
3. 3

   Перед использованием грунтовки для стекольного герметика необходимо тщательно встряхивать её не менее двух минут, использовать только после того, как встряхивание станет равномерным. Затем с помощью фетра, смоченного грунтовкой для стекольного герметика, нанесите герметик на правое заднее боковое стекло в сборе по траектории нанесения герметика (грунт-Z99-99990599), ширина 13-20 мм, время высыхания 10 мин.

   Z99-99990599
4. 4

   С помощью канцелярского ножа или ножниц для подрезки наконечника обрежьте наконечник тюбика клея для стекла так, чтобы получить объёмное треугольное сечение шириной 8-9 мм и высотой 11-13 мм. 4. Разместите отверстие наконечника тюбика в направлении, противоположном направлению нанесения клея, и нанесите клей треугольным сечением по траектории склеивания (клей для стекла — Z99-99990601).

   Z99-99990601

   Примечание. В местах разрыва необходимо перекрытие слева направо на 20-30 мм во избежание протечек; место стыка по возможности следует располагать под фланцем кузова; нанесение клея для стекла должно быть непрерывным и равномерным.

5.

   5

   Вставьте фиксаторы заднего бокового окна в соответствующие отверстия кузова, прижмите по всему периметру места нанесения клея заднего бокового окна для обеспечения надёжного склеивания.

   Примечание

   • Время высыхания и отверждения поверхности клея для стекла составляет 1 час, склеивание должно быть завершено в течение 20 минут после нанесения клея для стекла; регулировку положения установки стекла необходимо выполнять с помощью присоски до высыхания и отверждения клея для стекла. b.
   • В течение четырёх часов после завершения установки не перемещайте автомобиль; через 24 часа автомобиль можно передавать заказчику, в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня, до полного высыхания герметика избегайте езды по неровным дорогам во избежание расшатывания стекла и протечки.

6.

   6

   После позиционирования и прижатия зафиксируйте треугольное стекло с помощью клейкой ленты. Указание: в течение безопасного времени высыхания герметика запрещается с силой закрывать дверь при закрытом окне; в течение безопасного времени запрещается передавать автомобиль клиенту.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• 1 . Время безопасной эксплуатации: время безопасной эксплуатации — это время, необходимое после приклеивания и установки ветрового стекла для высыхания и отверждения клеящего состава (клея-герметика для стекла)
• …время (24 часа), данное время означает, что автомобиль может быть передан в обычном порядке и эксплуатироваться в обычном режиме; при выполнении операции установки бокового стекла необходимо
• Внимательно ознакомьтесь с безопасным временем до начала движения при использовании клеящего состава (герметика для стёкол), строго соблюдайте определение безопасного времени до начала движения при передаче автомобиля
• Между;
• 2 . Время высыхания на поверхности: время высыхания на поверхности — это время высыхания поверхности после нанесения клеящего состава (клея-герметика для стекла) (1 час); Прим
• Указание: Особое внимание уделите длительности «времени высыхания на поверхность», которая определяет время монтажной склейки после нанесения клеевого состава (герметика для стёкол). (Обязательно
• Необходимо завершить работу по склеиванию в пределах времени высыхания на поверхность).
