Шумоизоляционный кожух правого клапана сброса давления в сборе
Обшивка задних боковин · Li L6 2024 · стр. 2653–2654 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
- После завершения установки с помощью пластиковой лопатки отогните губу уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Аккумулятор книга владельца
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- сетчатый карман правой боковины в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- Компоненты задней теплоизоляции — наполнительный блок боковины багажника
Снятие 1 шагов
-

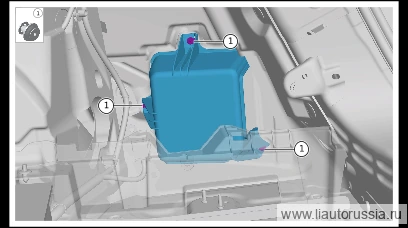

Снимите фиксирующие клипсы шумоизоляционного кожуха правого клапана сброса давления в сборе (3 шт.), извлеките шумоизоляционный кожух правого клапана сброса давления в сборе.
A01-55000013одноразовая детальПримечание- A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
- Снимите оставшиеся на кузове фиксирующие клипсы, замените их новыми.
Установка 1 шагов
-
Установите шумоизоляционный кожух правого клапана сброса давления в сборе, установите фиксирующую защёлку шумоизоляционного кожуха правого клапана сброса давления в сборе (3 шт.).
A01-55000013одноразовая детальПримечание- A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
- Снимите защёлку, оставшуюся на кузове, замените новой защёлкой.
