Шумоизоляционный кожух левого клапана сброса давления в сборе

Обшивка задних боковин · Li L6 2024 · стр. 2666–2667 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Шумоизоляционный кожух левого клапана сброса давления в сборе

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Складывание и поднятие спинки сиденья второго ряда
  5. Крышка багажника в сборе
  6. Аккумулятор книга владельца
  7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  8. облицовка левого порога в сборе
  9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  10. Шторка багажного отделения в сборе
  11. Экранирующая крышка багажного отделения в сборе.
  12. Кронштейн крышки багажного отделения в сборе
  13. Демонтаж/монтаж узла ящика для инструментов багажника
  14. облицовочная панель порога задней двери в сборе
  15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
  16. облицовка верхней части левой стойки D в сборе.
  17. облицовка левой задней боковины в сборе
  18. Компоненты задней теплоизоляции — наполнительный блок боковины багажника

Снятие 1 шагов

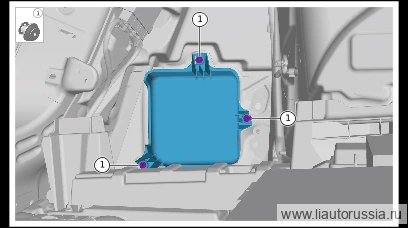

  1. Снимите фиксирующие защёлки (3 шт.) шумоизоляционного кожуха левого клапана сброса давления в сборе, извлеките шумоизоляционный кожух левого клапана сброса давления в сборе.

    A01-55000013одноразовая деталь
    Примечание
    • A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.
    • Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми защёлками.

Установка 1 шагов

  1. Шаг 1

    Установите шумоизоляционный кожух левого клапана сброса давления в сборе, установите фиксатор шумоизоляционного кожуха левого клапана сброса давления в сборе (3 шт.).

    A01-55000013одноразовая деталь
    Примечание
    • A01-55000013 пластиковый фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
    • Снимите оставшийся на кузове фиксатор, замените его новым.
