Компоненты задней теплоизоляции — шумоизоляционный мат металлической панели задней правой боковины
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
- После завершения установки с помощью пластиковой лопатки отогните губу уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- Аккумулятор книга владельца
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- Компоненты задней теплоизоляции — наполнительный блок боковины багажника
- защитная панель правого заднего комбинированного фонаря
- правый задний комбинированный фонарь
Снятие 4 шагов
-

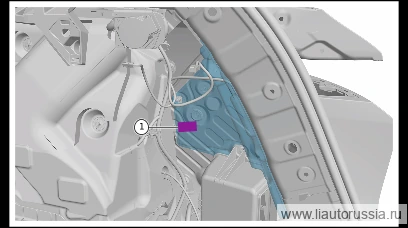

Отклейте двусторонний скотч на задней стороне шумоизоляционного мата правой задней боковины кузова.
Примечание. Категорически не повредите лакокрасочное покрытие кузова, после снятия необходимо очистить следы клея. -

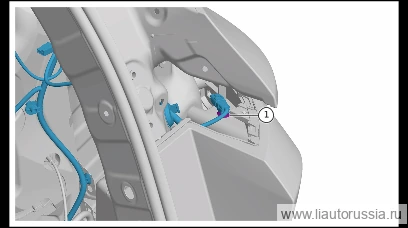

Отсоедините фиксатор (1 шт.) жгута проводов кузова в сборе.
-

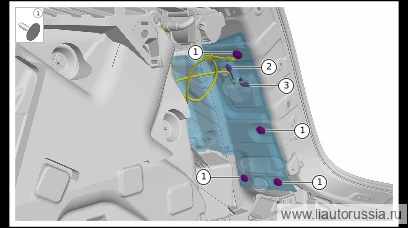

Снимите фиксатор (4 шт.) шумоизоляционного мата металлической панели правой задней боковины.
M01-89694202одноразовая детальПримечание- Древовидный фиксатор M01-89694202 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью. 2.
- Приподнимите шумоизоляционный мат металлической панели правой задней боковины, отсоедините фиксатор (1 шт.) жгута проводов кузова в сборе.
-
Отсоедините уплотнительную заглушку (1 шт.) жгута проводов кузова в сборе, снимите шумоизоляционный мат металлической панели правой задней боковины.
Установка 5 шагов
-
Проведите жгут проводов кузова через шумоизоляционный мат металла правой задней боковины, установите резиновую заглушку (1 шт.) жгута проводов кузова в сборе.
-
Установите фиксирующую защёлку жгута проводов кузова в сборе (1 шт.), верните на место шумоизоляционный мат правой задней боковины кузова.
-
Установите фиксатор (4 шт.) шумоизоляционного мата металлической панели правой задней боковины.
M01-89694202одноразовая детальПримечание. Древовидный фиксатор M01-89694202 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью. -
Установите фиксатор жгута проводов кузова в сборе (1 шт.).
-
Установите шумоизоляционный мат металлической панели правой задней боковины.
Примечание. Очистите зону установки, снимите двусторонний скотч шумоизоляционного мата металлической панели правой задней боковины.
