Гигабитный жгут проводов Ethernet XCU
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 32
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- облицовка нижней части правой стойки A в сборе.
- Коврик переднего пассажирского места в сборе
- Решётка воздуховода обдува ног второго ряда правая.
- Коврик пола переднего пассажирского места в сборе
- Корпус центральной консоли в сборе
Снятие 9 шагов
-

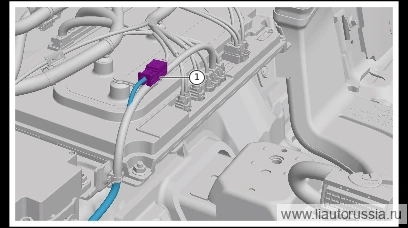

Отсоедините разъём (1 шт.) гигабитного жгута проводов Ethernet XCU (кузовной участок) в районе центральной консоли.
-

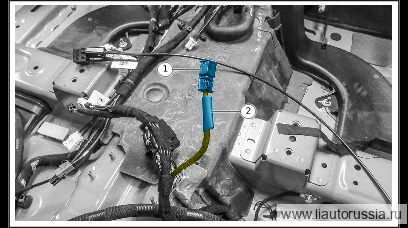

Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).
-
Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.
-

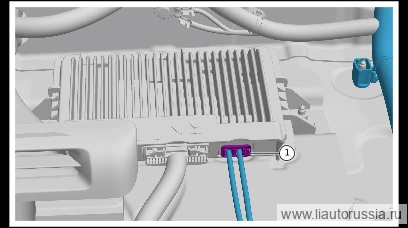

Отсоедините разъём жгута проводов гигабитного Ethernet XCU (участок кузова) под передним пассажирским сиденьем (1 шт.).
-

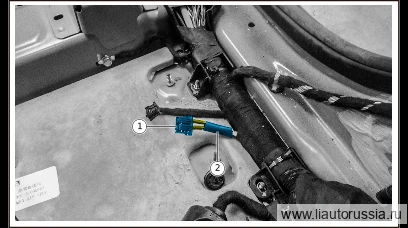

Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).
-
Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.
-

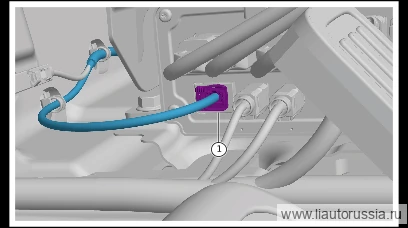

Отсоедините разъём(1 шт.) в месте соединения жгута гигабитного Ethernet-кабеля XCU (участок кузова) со стороны водителя с блоком HMI.
-
Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).
-
Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.
Установка 5 шагов
-
Установите разъём (1 шт.) жгута проводов гигабитного Ethernet XCU (участок кузова) в зоне центральной консоли.
-

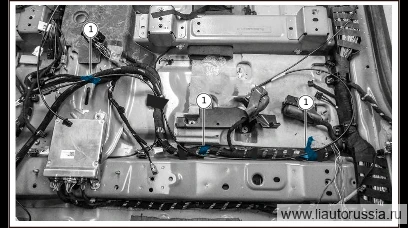

Обмотайте гигабитный Ethernet-жгут проводов XCU (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.
-

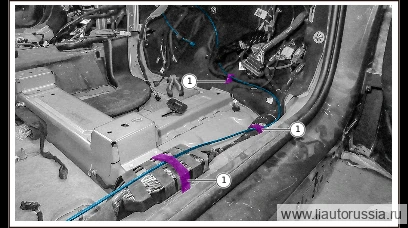

Установите разъём (1 шт.) гигабитного жгута проводов Ethernet XCU (кузовной участок) под передним пассажирским сиденьем.
-
Обмотайте гигабитный Ethernet-жгут проводов XCU (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.
-
Установите разъём соединения жгута проводов гигабитного Ethernet XCU (участок кузова) со стороны водителя с блоком HMI (1 шт.).
