Корпус переднего бампера с кронштейном радара

Подготовительные работы 27

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Демонтаж/монтаж узла переднего бампера в сборе
11. жгут проводов переднего бампера в сборе
12. Передняя камера кругового обзора 360°
13. Внутрисалонная низкочастотная антенна
14. Демонтаж и монтаж компонента переднего радара миллиметрового диапазона 77G
15. Датчик ультразвукового радара
16. Датчик ультразвукового радара
17. Датчик ультразвукового радара
18. Датчик ультразвукового радара
19. Датчик ультразвукового радара
20. Датчик ультразвукового радара
21. крышка буксировочного крюка переднего бампера
22. монтажная панель переднего номерного знака в сборе
23. нижний корпус переднего бампера
24. облицовочный кожух левый переднего бампера
25. левый молдинг переднего бампера с кронштейном радара
26. правый декоративный кожух переднего бампера
27. правый молдинг переднего бампера с кронштейном радара

Снятие 3 шагов

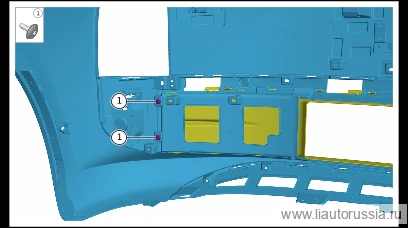

1.

   1

   Выверните крепёжные винты (2 шт.) корпуса переднего бампера с кронштейном радара и корпуса нижней решётки переднего бампера.

   🔧 торцевая головка T25

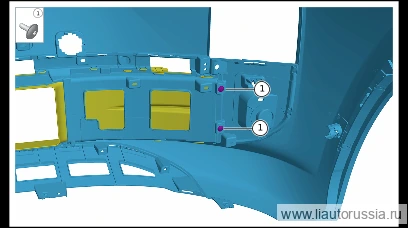

2.

   2

   Выверните крепёжные винты (2 шт.) корпуса переднего бампера с кронштейном радара и корпуса нижней решётки переднего бампера.

   🔧 торцевая головка T25

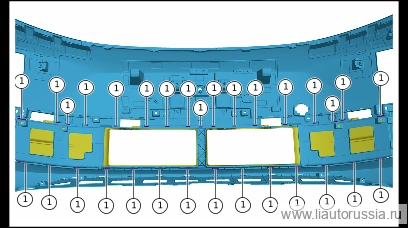

3.

   3

   Отсоедините фиксирующую защёлку (31 шт.) блока нижней решётки переднего бампера, отделите блок переднего бампера с кронштейном радара от блока нижней решётки переднего бампера.

Установка 3 шагов

1.

   1

   Установите блок нижней решётки переднего бампера на блок переднего бампера с кронштейном радара, установите фиксирующие защёлки блока нижней решётки переднего бампера (31 шт.).

2.

   2

   Установите крепёжные винты корпуса переднего бампера с кронштейном радара и нижней решётки радиатора переднего бампера в сборе (2 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816

3.

   3

   Установите крепёжные винты корпуса переднего бампера с кронштейном радара и нижней решётки радиатора переднего бампера в сборе (2 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
