Датчик ультразвукового радара
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

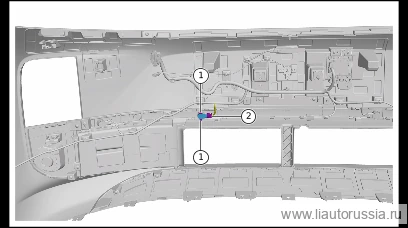

Отсоедините разъём жгута проводов датчика ультразвукового радара (левый передний передний) (1 шт.).
-
Расстыкуйте фиксаторы (2 шт.) датчика ультразвукового радара (левый передний, передний), снимите датчик ультразвукового радара (левый передний, передний).
Установка 2 шагов
-
Установите датчик ультразвукового радара (левый передний), убедитесь, что датчик ультразвукового радара установлен до упора.
-
Подсоедините разъём жгута проводов датчика ультразвукового радара (левый передний-передний) (1 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
