Передняя камера кругового обзора 360°
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

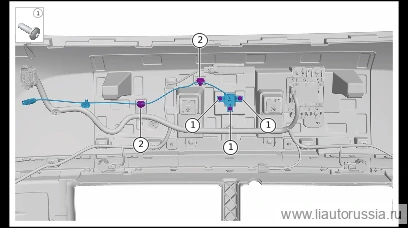

Отсоедините фиксирующий фиксатор(2 шт.) передней камеры парковки 360°.
-
Выверните крепёжные винты(3 шт.) передней камеры парковки 360°, снимите переднюю камеру парковки 360°.
🔧 насадка-бита T25
Установка 2 шагов
-

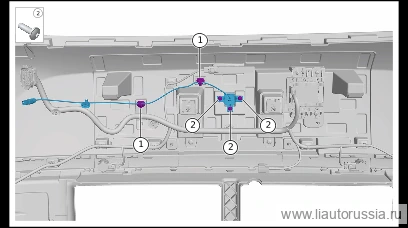

Установите переднюю камеру кругового обзора 360°, вверните крепёжные винты передней камеры кругового обзора 360° (3 шт.). X01-89275016 Винт самонарезающий фланцевый с цилиндрической головкой под Torx (внутренний шестигранник-звезда) Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25X01-89275016 -
Установите фиксаторы передней камеры кругового обзора 360° (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю камеру кругового обзора 360°, вверните крепёжные в… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура перезагрузки медиасистемы HMI
- Калибровка кругового обзора 360°
