Нижний корпус переднего бампера

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Демонтаж/монтаж узла переднего бампера в сборе

Снятие 3 шагов

1.

   1

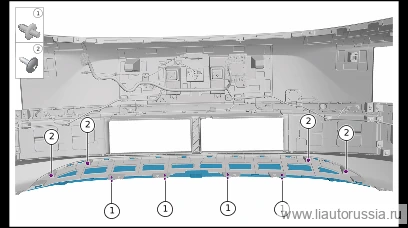

   Снимите фиксатор-кнопку (5 шт.) нижней части корпуса переднего бампера.
2. 2

   Выверните крепежный винт (4 шт.) нижнего корпуса переднего бампера.

   🔧 торцевая головка с отверткой T25

3.

   3

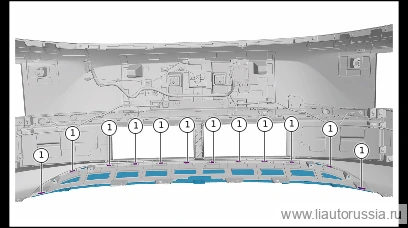

   Отсоедините фиксирующую защёлку (12 шт.) нижнего блока переднего бампера, снимите нижний блок переднего бампера.

Установка 3 шагов

1.

   1

   Установите нижний блок переднего бампера, убедитесь, что фиксирующие защёлки нижнего блока переднего бампера (12 шт.) установлены до упора.

2.

   2

   Установите крепёжные винты (4 шт.) корпуса нижней части переднего бампера. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
3. 3

   Установите фиксатор-кнопку (5 шт.) нижней части корпуса переднего бампера. X01-89696104 фиксатор-кнопка

   X01-89696104

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
