Правый молдинг переднего бампера с кронштейном радара

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Демонтаж/монтаж узла переднего бампера в сборе
11. монтажная панель переднего номерного знака в сборе
12. Датчик ультразвукового радара
13. Датчик ультразвукового радара

Снятие 3 шагов

1.

   1

   Поддев в месте, указанном стрелкой, снимите крышку буксировочного крюка переднего бампера.

2.

   2

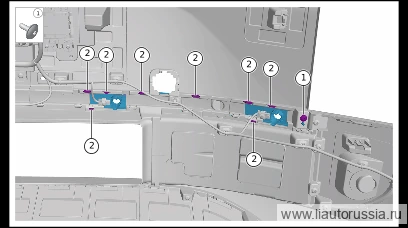

   Выверните фиксирующие винты (1 шт.) молдинга правого переднего бампера с кронштейном радара.

   🔧 головка-бита T25
3. 3

   Отсоедините фиксирующую защёлку (8 шт.) правого молдинга переднего бампера с кронштейном радара, снимите правый молдинг переднего бампера с кронштейном радара.

Установка 3 шагов

1.

   1

   Установите правый молдинг переднего бампера с кронштейном радара, убедитесь, что фиксирующая защелка (8 шт.) правого молдинга переднего бампера с кронштейном радара установлена в правильное положение.
2. 2

   Установите крепёжные винты (1 шт.) правого молдинга переднего бампера с кронштейном радара. M01-89274816 Винт-саморез с фланцем, цилиндрической головкой и внутренним шестигранником TORX Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 Торцевая головка с битой T25M01-89274816

3.

   3

   Установите крышку буксировочного крюка переднего бампера.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
