Облицовочный кожух левый переднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

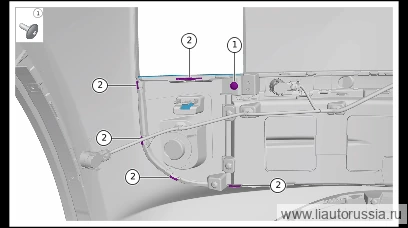

Выверните крепежный винт (1 шт.) левого декоративного кожуха переднего бампера.
🔧 торцевая головка с отверткой T25 -
Отсоедините фиксирующую защёлку (5 шт.) левого декоративного кожуха переднего бампера, снимите левый декоративный кожух переднего бампера.
Установка 2 шагов
-
Установите облицовочный кожух левый переднего бампера, убедитесь, что фиксирующие защёлки облицовочного кожуха левого переднего бампера (5 шт.) установлены до упора.
-
Установите крепёжный винт (1 шт.) левого декоративного кожуха переднего бампера. M01-89274816 Самонарезающий винт с фланцем, цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка отвёртки T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (1 шт.) левого декоративного кожуха переднег… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
