Перегородка масляного поддона
Блок двигателя в сборе · Li L7 2022–2023 · стр. 423–424 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла увеличителя запаса хода
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- кронштейн правой тяги задней опоры переднего силового агрегата
- Поддон картера и элементы смазки — Поддон картера в сборе
- Звёздочка масляного насоса
- Узел масляного насоса — Уплотнительное кольцо
- Масляный насос в сборе
Снятие 1 шагов
-

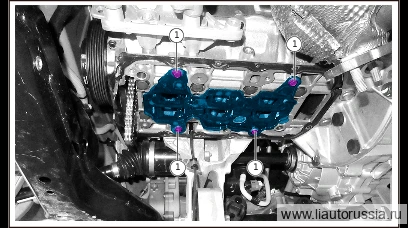

Выверните крепёжные болты перегородки масляного поддона (4 шт.), снимите перегородку масляного поддона.
🔧 головка 10 мм
Установка 1 шагов
-
Установите перегородку масляного поддона, установите крепёжные болты перегородки масляного поддона (4 шт.). 1000007 болт с наружным шестигранником фланцевый Момент затяжки: (10±2) Н·м
⚙︎ (10±2) Н·м🔧 Используемый инструмент: 10 мм головка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите перегородку масляного поддона, установите крепёжные болты п… | (10±2) Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
