Лидар

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Крышка багажника в сборе
4. Крышка смотрового люка аккумуляторной батареи
5. Аккумулятор книга владельца
6. облицовочная панель порога задней двери в сборе
7. Ящик для инструмента в багажнике
8. Спинка правого сиденья третьего ряда в сборе
9. Спинка левого сиденья третьего ряда в сборе
10. Подушка сиденья третьего ряда в сборе
11. облицовка верхней части левой стойки A в сборе
12. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
13. облицовка верхней части левой стойки B в сборе.
14. Коврик подстаканника левой задней боковины
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе
18. облицовка верхней части левой стойки C в сборе
19. облицовка верхней части правой стойки А в сборе
20. средняя облицовка правой стойки B в сборе
21. облицовка верхней части правой стойки B в сборе.
22. Коврик подстаканника правой задней боковины
23. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
24. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
25. облицовка правой задней боковины в сборе
26. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
27. Декоративная панель кожуха потолочного развлекательного экрана в сборе
28. Левый солнцезащитный козырёк в сборе
29. Правый солнцезащитный козырёк в сборе
30. Крепёжный крючок солнцезащитного козырька
31. Крепёжный крючок солнцезащитного козырька
32. Поручень потолка переднего ряда в сборе
33. Поручень потолка заднего левого ряда в сборе
34. Поручень потолка переднего ряда в сборе
35. Поручень потолка заднего ряда справа в сборе
36. плафон для чтения в сборе
37. Верхний кожух внутреннего зеркала заднего вида в сборе
38. Нижний кожух внутреннего зеркала заднего вида в сборе
39. передняя шторка люка в сборе

Снятие 6 шагов

1.

   1

   Выверните крепёжные болты облицовки лидара в сборе (3 шт.).

   🔧 головка Примечание: X01-89146620 комплект из болта с шестигранной головкой и внутренним звездообразным шлицем, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммX01-89146620одноразовая деталь
2. 2

   Выверните фиксирующие гайки (9 шт.) облицовочной панели лидара в сборе.

   🔧 Торцевая головка Примечание: при снятии облицовочной панели лидара в сборе учитывайте, что водонепроницаемая прокладка является деталью одноразового использования, при каждом снятии её необходимо заменять на новую 10 мм

3.

   3

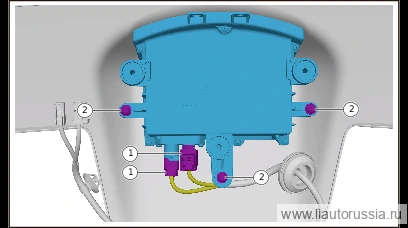

   Отсоедините разъём жгута проводов лидара (2 шт.).
4. 4

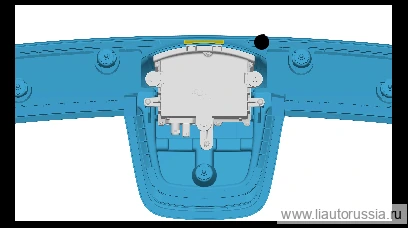

   Выверните крепёжные винты(3 шт.) лидара, снимите лидар.

   🔧 Торцевая головка-бита T25

5.

   5

   При снятии декоративной накладки лидара в сборе вместе с узлом лидара необходимо удалить герметик с жёлтого участка.

6.

   6

   При снятии лидара необходимо удалить герметик.

Установка 6 шагов

1. 1

   Установите лидар, установите крепёжные винты лидара (3 шт.). X01-89275020 винт с цилиндрической головкой и внутренним звездообразным шлицем Момент затяжки: 2.0±0.2 Н·м

   ⚙︎ 2.0±0.2 Н·м🔧 бита-головка T25X01-89275020
2. 2

   Подсоедините разъём жгута проводов лидара (2 шт.).

3.

   3

   Нанесите теплопроводящий герметик радара на жёлтую зону лидара в соответствии с указаниями на рисунке; диаметр валика герметика 2~3 мм, наносить равномерно и непрерывно, зазор между валиками герметика около 3 мм. Номер вспомогательного материала X01-89030020 Теплопроводящий герметик радара

   X01-89030020

   Примечание. Убедитесь, что жёлтая зона нанесения герметика лидара чистая, без загрязнений; при наличии загрязнений протрите чистой ветошью.

4.

   4

   При установке облицовочной панели лидара в сборе с узлом лидара необходимо нанести герметик на жёлтый участок. Номер детали герметика: Z99-99990197 Быстроотверждающийся клей 3M (белый)

   Z99-99990197

5.

   5

   Установите крепёжные гайки облицовки лидара в сборе (9 шт.). X01-89326006 комплект из шестигранной стопорной гайки с неметаллической вставкой и плоской шайбы Момент затяжки: 5±1 Н·м

   ⚙︎ 5±1 Н·м🔧 головка Примечание: при установке облицовки лидара в сборе необходимо очистить место установки облицовки лидара в сборе 10 ммX01-89326006
6. 6

   Установите крепёжные болты облицовки лидара в сборе (3 шт.). X01-89146620 комплект из болта с шестигранной головкой и внутренним звездообразным шлицем, пружинной шайбы и плоской шайбы Момент затяжки: 6.0±1.0 Н·м

   ⚙︎ 6.0±1.0 Н·м🔧 головка Примечание: X01-89146620 комплект из болта с шестигранной головкой и внутренним звездообразным шлицем, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммX01-89146620одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены лидара
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Калибровка лидара
