Транзитная трубка охлаждающей жидкости автомобиля
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
- Кронштейн подводящей и отводящей трубок радиатора
- Контроллер двух электродвигателей
Снятие 5 шагов
-

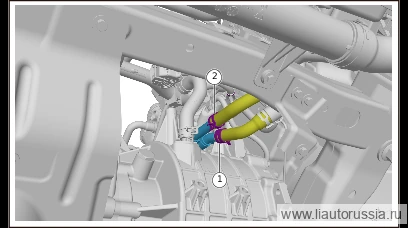

Ослабьте хомут крепления отводящего шланга радиатора электродвигателя (1 шт.), отсоедините отводящий шланг радиатора электродвигателя от транзитной трубки охлаждающей жидкости автомобиля.
-
Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от транзитной трубки охлаждающей жидкости автомобиля.
-

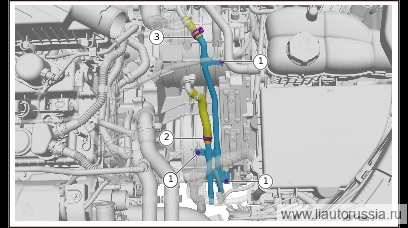

Снимите крепёжные болты транзитной трубки охлаждающей жидкости автомобиля (3 шт.).
🔧 головка 8 мм -
Ослабьте хомут крепления отводящей трубки охлаждающей жидкости (1 шт.), отсоедините отводящую трубку охлаждающей жидкости.
-
Ослабьте хомут крепления подпиточного шланга дополнительного расширительного бачка аккумуляторной батареи (1 шт.), снимите транзитную трубку охлаждающей жидкости автомобиля.
Установка 5 шагов
-

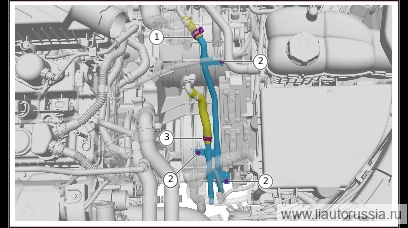

Установите транзитную трубку охлаждающей жидкости автомобиля, подсоедините транзитную трубку охлаждающей жидкости автомобиля к подпиточному шлангу дополнительного расширительного бачка аккумуляторной батареи, установите хомут крепления подпиточного шланга дополнительного расширительного бачка аккумуляторной батареи (1 шт.).
-
Установите крепёжные болты транзитной трубки охлаждающей жидкости автомобиля (3 шт.). X01-90000458 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±3 Н·м
⚙︎ 9±3 Н·м🔧 головка 8 ммX01-90000458 -
Подсоедините отводящую трубку охлаждающей жидкости к транзитной трубке охлаждающей жидкости автомобиля, установите хомут крепления отводящей трубки охлаждающей жидкости (1 шт.).
-
Подсоедините отводящий шланг радиатора электродвигателя к транзитной трубке охлаждающей жидкости автомобиля, установите хомут крепления отводящего шланга радиатора электродвигателя (1 шт.)
-
Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к транзитной трубке охлаждающей жидкости автомобиля, ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты транзитной трубки охлаждающей жидкости авто… | 9±3 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Проверка герметичности водяного контура мультирежимного электропривода
- Проверка герметичности контроллера сдвоенного электродвигателя
