Кронштейн подводящей и отводящей трубок радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При работе увеличителя запаса хода температура подводящей и отводящей трубок радиатора очень высока, поэтому необходимо заглушить увеличитель запаса хода и дождаться остывания подводящей и отводящей трубок радиатора до комнатной температуры, прежде чем приступать к демонтажу, иначе раскалённые детали могут вызвать ожоги.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 5 шагов
-

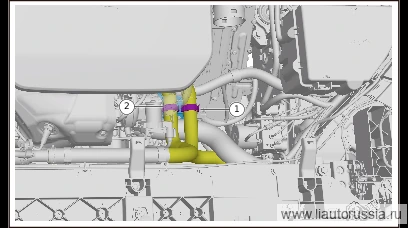

Отсоедините фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и подводящего шланга ОЖ радиатора.
-

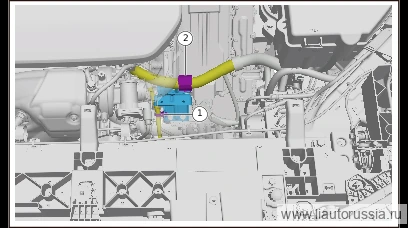

Отсоедините фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и отводящего шланга ОЖ радиатора.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -
Отсоедините фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и жгута проводов двигателя (ДВС) в сборе.
-
Отсоедините фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и жгута проводов двигателя (ДВС) в сборе.
-

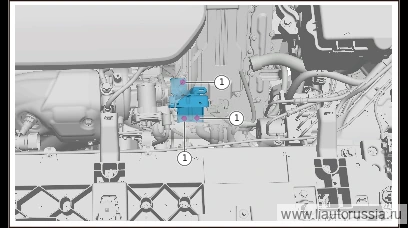

Выверните крепёжные болты (3 шт.) кронштейна подводящей и отводящей трубок радиатора, снимите кронштейн подводящей и отводящей трубок радиатора.
🔧 головка 10 мм
Установка 5 шагов
-
Установите кронштейн подводящей и отводящей трубок радиатора, установите крепёжные болты (3 шт.) кронштейна подводящей и отводящей трубок радиатора. Q1860612F71 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Установите фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и жгута проводов двигателя (ДВС) в сборе.
-
Установите фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и жгута проводов двигателя (ДВС) в сборе.
-
Установите фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и подводящего шланга ОЖ радиатора.
-
Установите фиксирующий зажим кронштейна подводящей и отводящей трубок радиатора и отводящего шланга ОЖ радиатора.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн подводящей и отводящей трубок радиатора, установи… | 9±1 Н·м |
