Контроллер двух электродвигателей

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Подъём и опускание автомобиля
10. Нижняя защита переднего бампера в сборе
11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
12. Декоративный кожух двигателя в сборе
13. Передняя защита моторного отсека
14. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
15. Впускной шланг воздушного фильтра
16. Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
17. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
18. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
19. Кронштейн подводящей и отводящей трубок радиатора

Снятие 14 шагов

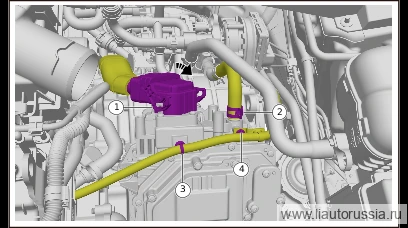

1.

   1

   Разблокируйте фиксатор, медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.).
2. 2

   Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя (1 шт.), отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от контроллера двух электродвигателей.
3. 3

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
4. 4

   Выверните крепёжные болты заднего кронштейна жгута проводов «пять в одном» (1 шт.), снимите задний кронштейн жгута проводов «пять в одном» вместе со жгутом проводов двигателя в сборе.

   🔧 головка 10 мм

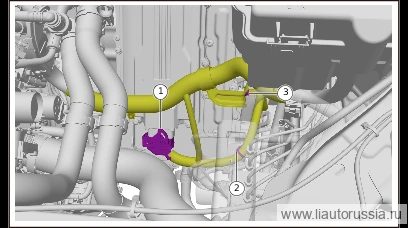

5.

   5

   Отсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
6. 6

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
7. 7

   Выверните крепёжные болты переднего кронштейна жгута проводов «пять в одном» (1 шт.), отведите передний кронштейн жгута проводов «пять в одном» вместе со жгутом проводов двигателя в сборе в сторону.

   🔧 головка 10 мм

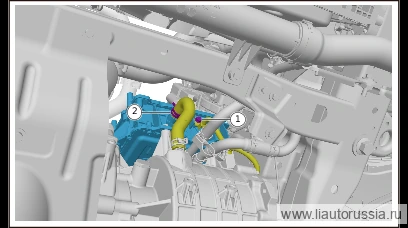

8.

   8

   Выверните крепёжный болт провода массы сигнального контура переднего электродвигателя (1 шт.), отведите провод массы сигнального контура переднего электродвигателя в сторону.

   🔧 головка 10 мм
9. 9

   Ослабьте хомут крепления соединительного шланга (1 шт.), отсоедините соединительный шланг от контроллера сдвоенного электродвигателя.

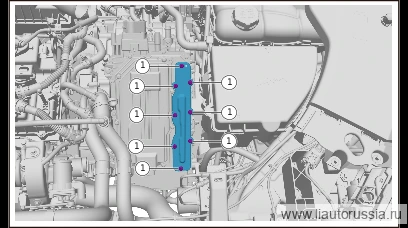

10.

    10

    Выверните крепёжные болты защитной крышки контроллера (8 шт.), снимите защитную крышку контроллера.

    🔧 торцовая головка-бита T30

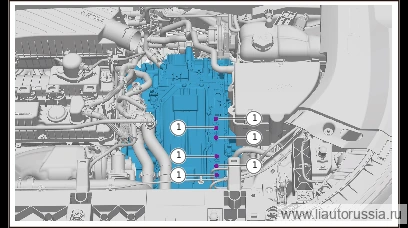

11.

    11

    Выверните болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.).

    🔧 торцовая головка 10 мм

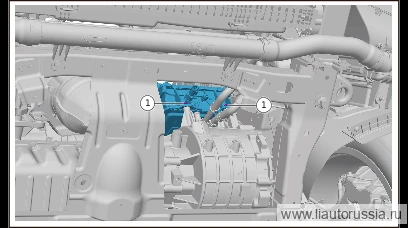

12.

    12

    Выверните крепёжные болты контроллера двух электродвигателей (2 шт.).

    🔧 головка 10 мм

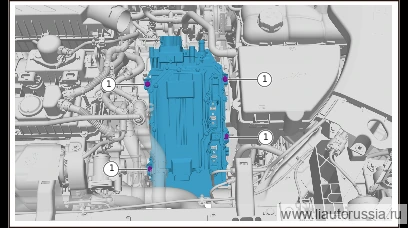

13.

    13

    Выверните крепёжные болты контроллера сдвоенного электродвигателя (4 шт.), снимите контроллер сдвоенного электродвигателя.

    🔧 торцовая головка 10 мм

14.

    14

    Снимите уплотнительное кольцо (2 шт.).

Установка 14 шагов

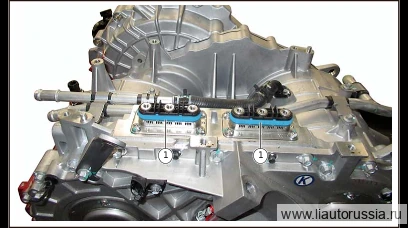

1.

   1

   Установите уплотнительное кольцо (2 шт.).

2.

   2

   Установите контроллер двух электродвигателей, установите крепёжные болты контроллера двух электродвигателей (4 шт.). X01-90000460 Болт с шестигранной фланцевой головкой. Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-90000460

3.

   3

   Установите крепёжные болты контроллера двух электродвигателей (2 шт.). X01-90000460 Момент затяжки болта с шестигранной фланцевой головкой: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-90000460

4.

   4

   Установите болты клеммных выводов контроллера двух электродвигателей (6 шт.). X01-90000459 Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 8.5±0.85 Н·м

   ⚙︎ 8.5±0.85 Н·м🔧 головка 10 ммX01-90000459

5.

   5

   Установите защитную крышку контроллера, установите крепёжные болты защитной крышки контроллера (8 шт.). Момент затяжки:

   🔧 торцовая головка-бита T30

6.

   6

   Установите провод массы сигнального контура переднего электродвигателя, установите крепёжный болт провода массы сигнального контура переднего электродвигателя (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
7. 7

   Подсоедините трубку охлаждающей жидкости к контроллеру двух электродвигателей, установите хомут крепления трубки охлаждающей жидкости (1 шт.).

8.

   8

   Подсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
9. 9

   Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
10. 10

    Установите передний кронштейн жгута проводов «пять в одном», установите крепёжные болты переднего кронштейна жгута проводов «пять в одном» (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

11.

    11

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения, зафиксируйте фиксатор.
12. 12

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к контроллеру двух электродвигателей, установите хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя (1 шт.).
13. 13

    Установите задний кронштейн жгута проводов «пять в одном» вместе со жгутом проводов двигателя в сборе, установите крепёжные болты заднего кронштейна жгута проводов «пять в одном» (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
14. 14

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены контроллера сдвоенного электродвигателя
• Проверка герметичности водяного контура мультирежимного электропривода
• Проверка герметичности контроллера сдвоенного электродвигателя
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Замена и запись начального угла двухмоторного контроллера
