Штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
- Кронштейн подводящей и отводящей трубок радиатора
- Контроллер двух электродвигателей
Снятие 2 шагов
-

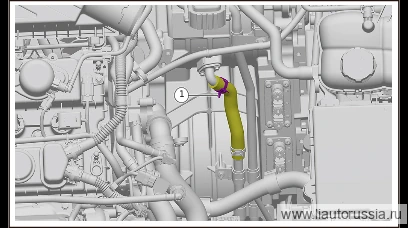

Ослабьте хомут, отсоедините соединение шланга со штуцером подвода охлаждающей жидкости в сборе (с уплотнительным кольцом).
-

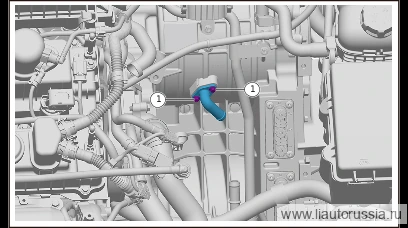

Выверните крепёжный болт штуцера подвода охлаждающей жидкости в сборе (с уплотнительным кольцом) (2 шт.), снимите штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом).
🔧 головка 7 мм
Установка 2 шагов
-
Установите штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом), установите крепёжный болт штуцера подвода охлаждающей жидкости в сборе (с уплотнительным кольцом) (2 шт.). Момент затяжки: 5.9±0.5
🔧 головка 7 мм -
Подсоедините шланг к штуцеру подвода охлаждающей жидкости в сборе (с уплотнительным кольцом), установите хомут.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Проверка герметичности водяного контура мультирежимного электропривода
- Проверка герметичности контроллера сдвоенного электродвигателя
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Запись угла резольвера контроллера генератора
- Запись угла резольвера контроллера переднего приводного электродвигателя
