Левая передняя тормозная трубка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 26
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 4 шагов
-
Выверните фиксирующую гайку (1 шт.) тормозной трубки левого переднего колеса, отсоедините тормозную трубку левого переднего колеса от блока IPB интеллектуальной интегрированной тормозной системы в сборе.
🔧 Головка 12 мм -

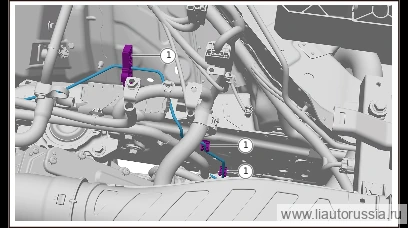

Отсоедините фиксирующий хомут левой передней тормозной трубки (3 шт.).
-
Отсоедините фиксирующий хомут левой передней тормозной трубки (3 шт.).
-

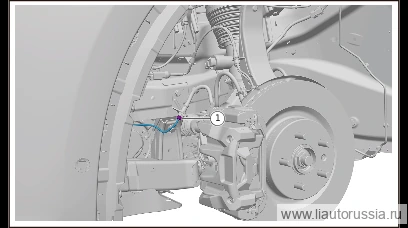

Выверните гайку крепления левой передней тормозной трубки, отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга, снимите левую переднюю тормозную трубку.
🔧 рожковый ключ Примечание: X01-35060003 Гайка крепления левой передней тормозной трубки является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 11 ммX01-35060003одноразовая деталь
Установка 4 шагов
-
Установите левую переднюю тормозную трубку (жёсткую), подсоедините левую переднюю тормозную трубку (жёсткую) к левому переднему тормозному шлангу, установите крепёжную гайку левой передней тормозной трубки (жёсткой) (1 шт.). X01-35060003 крепёжная гайка левой передней тормозной трубки (жёсткой) Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа и монтажа конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки (жёсткой), при отсутствии порезов, может быть использована повторно при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидная головка и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидной головки левой передней тормозной трубки (жёсткой) и левого переднего тормозного шланга 11 ммX01-35060003одноразовая детальПримечание. X01-35060003 крепёжная гайка левой передней тормозной трубки (жёсткой) является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь. -

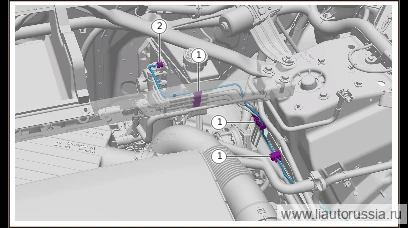

Установите тормозную трубку левого переднего колеса, убедитесь, что фиксирующий фиксатор (3 шт.) тормозной трубки левого переднего колеса установлен до конца.
-
Установите тормозную трубку левого переднего колеса, убедитесь, что фиксирующий фиксатор (3 шт.) тормозной трубки левого переднего колеса установлен до конца.
-
Подсоедините переднюю тормозную трубку к интеллектуальной интегрированной тормозной системе IPB в сборе, установите гайку крепления левой передней тормозной трубки (1 шт.) Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Головка 12 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую переднюю тормозную трубку (жёсткую), подсоедините лев… | 16±2 Н·м |
| Подсоедините переднюю тормозную трубку к интеллектуальной интегрирован… | 16±2 Н·м |
