Интегрированный расширительный бачок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если электропитание автомобиля не отключено, электровентилятор может запуститься в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, из системы охлаждения вырвется горячая жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычным источником воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже не допускайте попадания воды в разъём жгута проводов — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
- При снятии хомута крепления трубки обязательно используйте клещи для хомутов трубок, применение других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Пережмите шланг зажимом, чтобы уменьшить излишние потери охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный колпачок
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 5 шагов
-

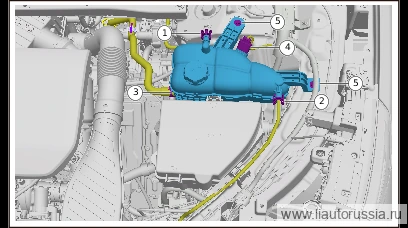

Нажмите для разблокировки разъёма патрубка возврата газа аккумуляторной батареи, отсоедините интегрированный расширительный бачок от патрубка возврата газа аккумуляторной батареи.
-
Нажмите для разблокировки разъёма патрубка возврата газа электродвигателей, отсоедините интегрированный расширительный бачок от патрубка возврата газа электродвигателей.
-
Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателей, отсоедините интегрированный расширительный бачок от шланга подпитки дополнительного бачка электродвигателей.
-
Отсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
-
Выверните крепёжные болты интегрированного расширительного бачка (2 шт.), снимите интегрированный расширительный бачок.
🔧 головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов горячей жидкостью! 10 мм
Установка 5 шагов
-

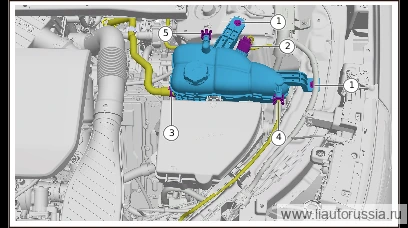

Установите интегрированный расширительный бачок, установите крепёжные болты интегрированного расширительного бачка (2 шт.). Q140B0620F38L комбинированное изделие: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
-
Установите шланг подпитки дополнительного бачка электродвигателей, установите хомут крепления шланга подпитки дополнительного бачка электродвигателей.
-
Установите шланг возврата газов электродвигателя.
-
Установите патрубок возврата газа аккумуляторной батареи.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите интегрированный расширительный бачок, установите крепёжные… | 9±1 Н·м |
