Кронштейн крепления ECU двигателя

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Нижняя защита переднего бампера в сборе
8. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
9. Декоративный колпачок
10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
11. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
12. Передняя защита моторного отсека
13. Правая защита моторного отсека в сборе
14. Левая защита моторного отсека в сборе
15. Задний уплотнитель моторного отсека
16. Облицовочная панель вентиляции переднего щита в сборе
17. Интегрированный расширительный бачок
18. верхняя крышка электрощита моторного отсека

Снятие 12 шагов

1. 1

   Отсоедините разъём жгута проводов блока электрооборудования моторного отсека в сборе (3 шт.).

2.

   2

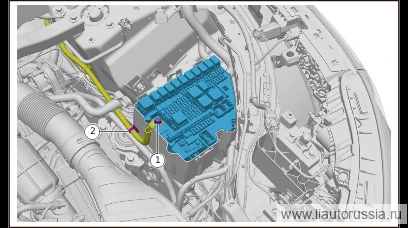

   Выверните крепёжную гайку жгута проводов основного питания блока предохранителей моторного отсека (1 шт.).

   🔧 головка 13 мм
3. 3

   Отсоедините фиксатор крепления жгута проводов основного питания блока предохранителей моторного отсека (1 шт.).

4.

   4

   Отсоедините фиксатор крепления блока электрооборудования моторного отсека в сборе (4 шт.), отведите блок электрооборудования моторного отсека в сборе в сторону.

5.

   5

   Отсоедините фиксатор крепления жгута проводов двигателя (1 шт.).
6. 6

   Отсоедините соединение шланга возврата газов электродвигателя с кронштейном блока электрооборудования моторного отсека, отведите шланг возврата газов электродвигателя в сторону.
7. 7

   Выверните крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.).

   🔧 головка 10 мм
8. 8

   Выверните крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.), снимите кронштейн блока электрооборудования моторного отсека.

   🔧 головка 10 мм

9.

   9

   Отсоедините фиксатор крепления жгута проводов моторного отсека (4 шт.).

10.

    10

    Отсоедините разъём жгута проводов EMS увеличителя запаса хода (2 шт.).

11.

    11

    Выверните крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (2 шт.). Выверните крепёжную гайку монтажного кронштейна EMS увеличителя запаса хода (1 шт.), снимите монтажный кронштейн EMS увеличителя запаса хода и EMS увеличителя запаса хода в сборе. Используемый инструмент: 10 мм головка

    🔧 головка Внимание: комплект болта с шестигранной головкой и плоской шайбой Q140B0612F70LS является деталью одноразового использования, при каждой разборке/сборке необходимо устанавливать новую деталь 10 ммодноразовая деталь

12.

    12

    Выверните крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (4 шт.), снимите монтажный кронштейн EMS увеличителя запаса хода.

    🔧 головка 10 мм

Установка 13 шагов

1.

   1

   Установите монтажный кронштейн EMS увеличителя запаса хода, установите крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (4 шт.). Q1860625F61 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61

2.

   2

   Установите монтажный кронштейн EMS увеличителя запаса хода и EMS увеличителя запаса хода в сборе, установите крепёжную гайку монтажного кронштейна EMS увеличителя запаса хода (1 шт.). M01-89320206 комплект гайки с шестигранной головкой и фланцем и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
3. 3

   Установите крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (2 шт.). Комплект болта с шестигранной головкой и плоской шайбой Q140B0612F70LS Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: комплект болта с шестигранной головкой и плоской шайбой Q140B0612F70LS является деталью одноразового использования, при каждой разборке/сборке необходимо устанавливать новую деталь 10 ммодноразовая деталь

4.

   4

   Установите разъём жгута проводов EMS увеличителя запаса хода (2 шт.).

5.

   5

   Установите фиксатор крепления жгута проводов моторного отсека (4 шт.).

6.

   6

   Установите кронштейн блока электрооборудования моторного отсека, установите крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.). Гайка с шестигранной головкой и фланцем Q32006F61 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
7. 7

   Установите крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.). Комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
8. 8

   Установите шланг возврата газов электродвигателя.
9. 9

   Установите фиксатор крепления жгута проводов двигателя (1 шт.).

10.

    10

    Установите фиксатор крепления блока электрооборудования моторного отсека в сборе (4 шт.).

11.

    11

    Установите фиксатор(1 шт.) жгута проводов главного питания блока предохранителей моторного отсека.
12. 12

    Установите фиксирующую гайку(1 шт.) жгута проводов главного питания блока предохранителей моторного отсека. Q32408T13F61 шестигранная фланцевая гайка с насечкой на опорной поверхности момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 торцевая головка 13 мм

13.

    13

    Установите разъём(3 шт.) жгута проводов блока электрооборудования моторного отсека в сборе.

Моменты затяжки — сводка
