Сварной узел кузовной панели левой передней двери в сборе

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. облицовка треугольного окна левой передней двери в сборе
5. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
6. Заглушка внутренней ручки левой передней двери
7. Снятие и установка узла облицовки левой передней двери
8. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
9. Компоненты уплотнений левой передней двери — наружный водоотражатель левой передней двери в сборе
10. левое наружное зеркало заднего вида в сборе
11. Компоненты облицовки левой передней двери — монтажный кронштейн левого корпуса ручки
12. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
13. Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
14. Компоненты облицовки левой передней двери — молдинг оконной рамы левой передней двери в сборе
15. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
16. Компоненты стекла и заглушки левой передней двери — стеклоподъёмник левой передней двери с электроприводом в сборе
17. задний направляющий рельс стекла левой передней двери в сборе
18. Детали замка левой передней двери — корпус замка левой передней двери в сборе
19. Компоненты замка левой передней двери — скрытая наружная ручка левой передней двери в сборе
20. Передняя наружная накладка левой стойки B в сборе
21. Уплотнительные компоненты левой передней двери — направляющий паз стекла левой передней двери в сборе
22. ограничитель хода передней двери в сборе
23. уплотнитель дверной рамы левой передней двери
24. Уплотнительные детали левой передней двери — пыльник порога левой передней двери в сборе
25. Нижняя декоративная накладка левой передней двери в сборе
26. Компоненты уплотнений левой передней двери — нижний уплотнитель переднего края левой передней двери
27. Контроллер модуля левой передней двери
28. Передний низкочастотный динамик
29. жгут проводов левой передней двери в сборе

Снятие 3 шагов

1.

   1

   Снимите защитный кожух гайки петли боковой двери (2 шт.).

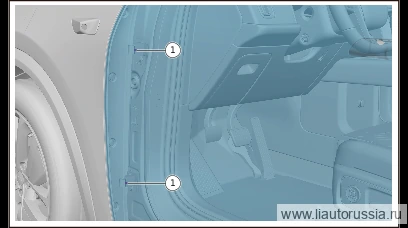

2.

   2

   Выверните крепёжный винт петли (2 шт.), снимите сварной узел кузовной панели левой передней двери в сборе.

   🔧 головка E8 Torx Внимание: данная операция требует участия двух специалистов по ремонту

3.

   3

   Выверните крепёжные болты верхней и нижней петель левой передней двери в сборе (2 шт.), снимите верхнюю и нижнюю петли левой передней двери в сборе.

   🔧 головка Примечание: данная операция требует участия двух специалистов по ремонту 13 ммX01-61070130одноразовая деталь

   Примечание. Уплотнитель дверной рамы левой передней двери X01-61070130 является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым.

Установка 3 шагов

1.

   1

   Установите верхнюю и нижнюю петли левой передней двери в сборе, установите крепёжные болты (2 шт.) верхней и нижней петель левой передней двери в сборе. Q1841035TF61S шестигранный фланцевый болт Момент затяжки: 50±5 Н·м

   ⚙︎ 50±5 Н·м🔧 головка 13 мм Внимание: данный этап должны выполнять два специалиста по ремонтуQ1841035TF61SX01-61070130Z99-99990244Z99-99990237Xодноразовая деталь

   Примечание

   • Уплотнитель дверной рамы левой передней двери X01-61070130 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.
   • При замене двери на отбортовку двери необходимо нанести кузовной листовой герметик Z99-99990244 X 1.
   • При замене двери, после завершения окраски, перед сборкой кузова нанести полостной воск на внутреннюю полость отбортовки двери Z99-99990237X 1.

2.

   2

   Установите сварной узел кузовной панели левой передней двери в сборе, установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт петли Момент затяжки: 23±3.5 Н·м

   ⚙︎ 23±3.5 Н·м🔧 головка E8 с шестигранно-фигурным профилем Внимание: данная операция требует участия двух специалистов по ремонтуM01-61060003

3.

   3

   Установите защитный кожух гайки петли боковой двери (2 шт.).
