Жгут проводов левой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- Снятие и установка узла облицовки левой передней двери
- Передний низкочастотный динамик
- Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
Снятие 4 шагов
-

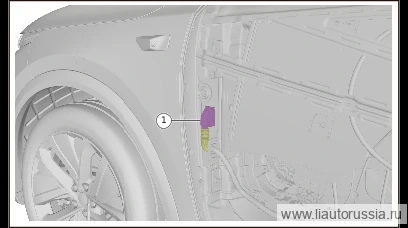

Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
-
Отсоедините разъём жгута проводов левой передней двери в сборе (10 шт.).
-

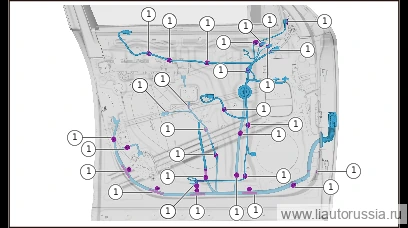

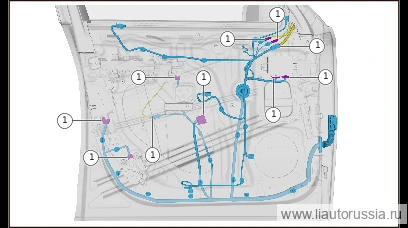

Отсоедините фиксатор (29 шт.) жгута проводов левой передней двери.
-

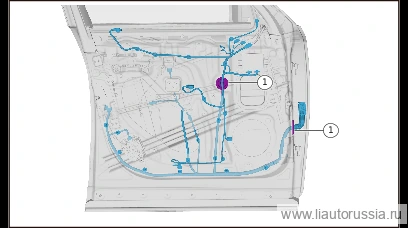

Отсоедините резиновое уплотнение (2 шт.), снимите жгут проводов левой передней двери в сборе.
Установка 4 шагов
-
Установите жгут проводов левой передней двери в сборе, установите резиновое уплотнение (2 шт.).
-
Установите фиксатор жгута проводов левой передней двери (29 шт.).
-
Подсоедините разъём (10 шт.) жгута проводов левой передней двери в сборе.
-
Подсоедините разъём жгута проводов левой передней двери (1 шт.).
