Детали замка левой передней двери — корпус замка левой передней двери в сборе

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. облицовка треугольного окна левой передней двери в сборе
6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
7. Заглушка внутренней ручки левой передней двери
8. Снятие и установка узла облицовки левой передней двери
9. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
10. Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
11. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
12. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
13. задний направляющий рельс стекла левой передней двери в сборе

Снятие 11 шагов

1.

   1

   Отсоедините фиксатор троса наружного открывания передней двери (3 шт.).
2. 2

   Отсоедините трос наружного открывания передней двери.

3.

   3

   Отсоедините резиновый чехол.
4. 4

   Отсоедините тягу личинки замка от корпуса замка левой передней двери в сборе.

5.

   5

   Выверните крепёжные болты корпуса замка левой передней двери в сборе (3 шт.).

   🔧 торцевая головка с битой Внимание: X01-89215617 винт фланцевый с полукруглой головкой и внутренним шестигранным фигурным шлицем является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый T30 ммX01-89215617одноразовая деталь
6. 6

   Отсоедините разъём жгута проводов левой передней двери.

7.

   7

   Отсоедините фиксатор корпуса замка левой передней двери в сборе (3 шт.).
8. 8

   Отсоедините разъём жгута проводов левой передней двери, извлеките корпус замка левой передней двери в сборе.

9.

   9

   Отсоедините защитный кожух корпуса замка левой передней двери в сборе.

10.

    10

    Снимите тросик внутренней ручки открывания левой передней двери.

11.

    11

    Снимите наружный тросик открывания левой передней двери.

Установка 11 шагов

1.

   1

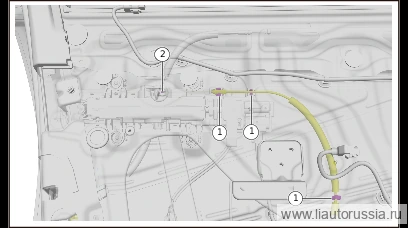

   Установите трос наружной ручки открывания передней двери.

2.

   2

   Установите трос внутреннего открывания передней двери.

3.

   3

   Закройте крышку корпуса замка левой передней двери в сборе.

4.

   4

   Установите корпус замка левой передней двери в сборе, установите крепёжные защёлки (3 шт.).
5. 5

   Подсоедините разъём жгута проводов кузова (1 шт.).

6.

   6

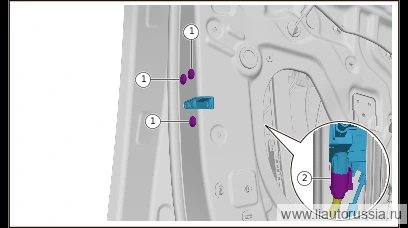

   Установите крепёжный болт корпуса замка левой передней двери в сборе (3 шт.). X01-89215617 винт с фланцем и внутренним шестигранным фигурным гнездом под ключ Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка-бита Внимание: винт с фланцем и внутренним шестигранным фигурным гнездом X01-89215617 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь T30X01-89215617одноразовая деталь

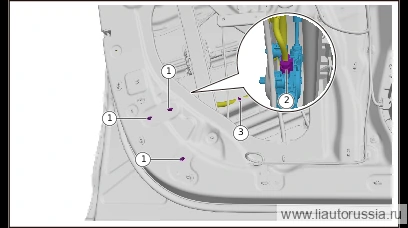

7. 7

   Подсоедините разъём жгута проводов левой передней двери

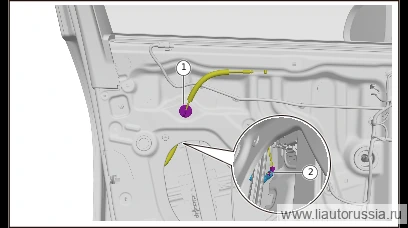

8.

   8

   Установите резиновый чехол.
9. 9

   Подсоедините тягу личинки замка к корпусу замка левой передней двери в сборе.

10.

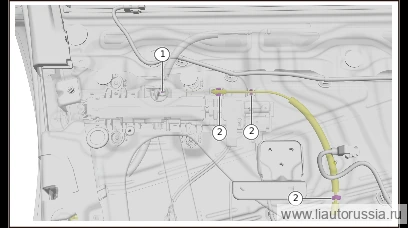

    10

    Установите трос наружной ручки открывания передней двери.
11. 11

    Установите фиксирующую клипсу (3 шт.) троса наружного открывания передней двери.

Моменты затяжки — сводка
