Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовки левой передней двери
Снятие 1 шагов
-

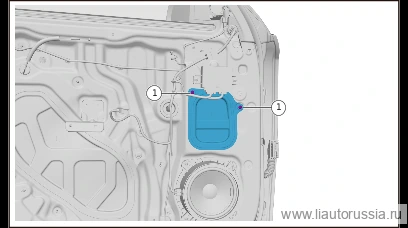

Выверните крепёжный винт малой водозащитной плёнки левой передней двери в сборе (2 шт.), снимите малую водозащитную плёнку левой передней двери в сборе. С помощью инструмента отделите водозащитную плёнку от герметика, избегая повреждения плёнки.
🔧 крестовая отвёртка Внимание: разложите водозащитную плёнку обратной стороной ровно, чтобы избежать прилипания посторонних предметов к плёнке
Установка 2 шагов
-
Нанесите герметик, приклейте малую водозащитную плёнку левой передней двери в сборе к металлу кузова левой передней двери.
-
Установите крепёжные винты малой гидроизоляционной плёнки левой передней двери в сборе (2 шт.). Q2734816F38 Самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты малой гидроизоляционной плёнки левой передн… | 1.5±0.5 Н·м |
