Компоненты облицовки левой передней двери — монтажный кронштейн левого корпуса ручки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- Снятие и установка узла облицовки левой передней двери
Снятие 1 шагов
-

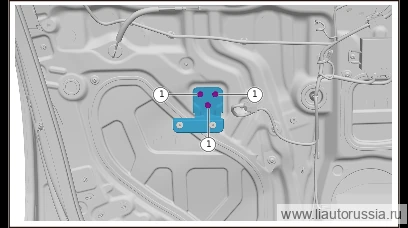

Выверните крепёжные болты монтажного кронштейна корпуса ручки левой стороны (3 шт.), снимите монтажный кронштейн корпуса ручки левой стороны. Используйте
🔧 головка 10 мм
Установка 1 шагов
-
Установите монтажный кронштейн левой коробки ручки, установите крепёжные болты (3 шт.) монтажного кронштейна левой коробки ручки. Q1860612F36 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн левой коробки ручки, установите крепёжн… | 9±1 Н·м |
