Ограничитель хода передней двери в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
6. Заглушка внутренней ручки правой передней двери
7. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
8. Снятие/установка узла облицовочной панели правой передней двери
9. малая водонепроницаемая плёнка правой передней двери в сборе

Снятие 2 шагов

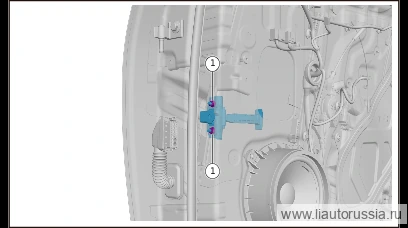

1.

   1

   Выверните крепёжные болты ограничителя передней двери в сборе (1 шт.).

   🔧 Головка торцевая 10 мм

2.

   2

   Выверните крепёжные гайки ограничителя передней двери в сборе (2 шт.), снимите ограничитель передней двери в сборе.

   🔧 Головка торцевая Внимание: цельнометаллическая шестигранная фланцевая контргайка Q33006F71 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой гайкой 10 ммодноразовая деталь

Установка 2 шагов

1.

   1

   Установите ограничитель хода передней двери в сборе, установите крепёжную гайку (2 шт.) ограничителя хода передней двери в сборе. Цельнометаллическая стопорная гайка с шестигранной головкой и фланцем Q33006F71 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая стопорная гайка с шестигранной головкой и фланцем Q33006F71 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять её на новую гайку 10 ммодноразовая деталь

2.

   2

   Установите крепёжные болты ограничителя открывания передней двери в сборе (1 шт.). Q1840820F38S болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммQ1840820F38S
