Передняя наружная накладка левой стойки B в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери багажника на электроприводе книга владельца
- Подъём и опускание дверного стекла
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовки левой передней двери
- Компоненты облицовки левой передней двери — молдинг оконной рамы левой передней двери в сборе
- Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
- Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
- левое наружное зеркало заднего вида в сборе
- Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
- Компоненты уплотнений левой передней двери — наружный водоотражатель левой передней двери в сборе
- Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
Снятие 2 шагов
-
В направлении, указанном стрелкой, отсоедините соединение направляющего канала стекла левой передней двери в сборе со сварным узлом кузовной панели левой передней двери в сборе.
-

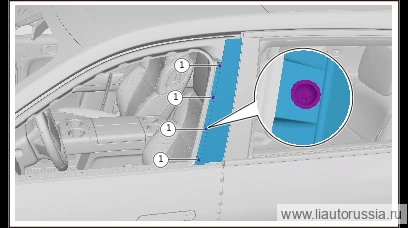

Выверните крепёжные винты наружной передней облицовки стойки B в сборе (левой) (4 шт.), снимите наружную переднюю облицовку стойки B в сборе (левую).
🔧 торцевая головка с битой T25
Установка 2 шагов
-
Установите наружную переднюю облицовку левой стойки B в сборе, установите крепёжные винты наружной передней облицовки левой стойки B в сборе (4 шт.). M01-89275016 Самонарезающий винт с полукруглой головкой и фланцем, внутренний шестигранник Torx Момент затяжки: 1,5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89275016 -
Установите направляющий паз стекла левой передней двери в сборе в направлении, указанном стрелкой.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите наружную переднюю облицовку левой стойки B в сборе, установ… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камер кругового обзора
