Сварной узел двери багажника в сборе

Дверь багажника · Li L7 2022–2023 · стр. 2219–2221 оригинала
7 шагов снятия6 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Сварной узел двери багажника в сборе

Подготовительные работы 24

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Эмблема модельного ряда в сборе
  4. Буквенный шильдик бренда в сборе
  5. Задний логотип в сборе
  6. Разборка/сборка узла нижней внутренней облицовки двери багажника
  7. Верхняя облицовка двери багажника в сборе
  8. Усилитель FM-антенны
  9. Фильтр отрицательного полюса FM-антенны
  10. Зуммер двери багажника с электроприводом
  11. Замок двери багажника в сборе
  12. Фильтр положительного полюса FM-антенны
  13. GNSS-антенна
  14. левая защитная панель фонаря двери багажника
  15. правая защитная панель светильника двери багажника
  16. светильник двери багажника в сборе
  17. Снятие/установка узла спойлера
  18. Декоративный колпачок рычага заднего стеклоочистителя
  19. Рычаг и щётка заднего стеклоочистителя в сборе
  20. Облицовка оси стеклоочистителя в сборе
  21. Электродвигатель заднего стеклоочистителя в сборе
  22. Заднее ветровое стекло в сборе
  23. Нижний кронштейн левого электрического упора двери багажника в сборе
  24. Нижний кронштейн правого электрического упора двери багажника в сборе

Снятие 7 шагов

  1. Шаг 1

    Выверните крепёжный болт (2 шт.) виброгасителя двери багажника в сборе, снимите виброгаситель двери багажника в сборе

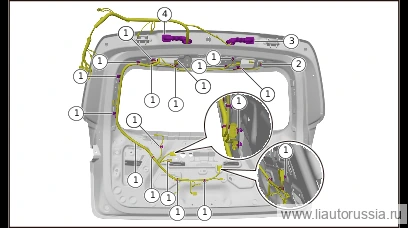

  2. Шаг 2

    Отсоедините фиксирующий зажим (18 шт.) жгута проводов двери багажника.

  3. Выверните крепёжный болт массы жгута проводов двери багажника (1 шт.)

    🔧 торцевая головка 10 мм Внимание: X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюX01-89146622одноразовая деталь

  4. Отсоедините водонепроницаемую заглушку трубопровода заднего омывателя 3 в сборе, извлеките трубопровод заднего омывателя 3 в сборе.

  5. Отсоедините водонепроницаемую заглушку жгута проводов двери багажника в сборе, извлеките жгут проводов двери багажника.

  6. Шаг 6

    Снимите уплотнительную манжету электродвигателя заднего стеклоочистителя.

    Примечание. Проверьте уплотнительную манжету электродвигателя заднего стеклоочистителя на предмет повреждений, при необходимости замените новой уплотнительной манжетой электродвигателя заднего стеклоочистителя.

  7. Выверните крепёжные винты сварного узла двери багажника в сборе (4 шт.), снимите сварной узел двери багажника в сборе.

    🔧 торцевая головка T45 Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

Установка 6 шагов

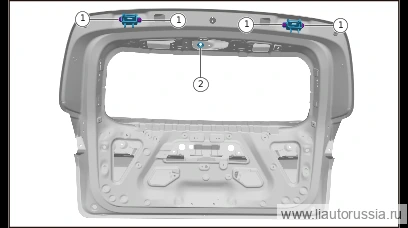

  1. Шаг 1

    Установите сварной узел двери багажника в сборе, заверните крепёжные винты сварного узла двери багажника в сборе (4 шт.). X01-89215825 Винт с полукруглой головкой и внутренним шестигранным шлицем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту T45X01-89215825Z99-99990244Z99-99990237
    Примечание
    • При замене двери багажника на место отбортовки двери багажника необходимо нанести клей для листового металла кузова Z99-99990244 X 2.
    • При замене двери багажника, после завершения окраски, перед сборкой листового металла необходимо нанести полостной воск во внутреннюю полость отбортовки двери Z99-99990237 X 1.

  2. Установите уплотнительный чехол электродвигателя заднего стеклоочистителя.

    Примечание. Проверьте уплотнительный чехол электродвигателя заднего стеклоочистителя на предмет повреждений, при необходимости замените его на новый.
  3. Шаг 3

    Установите жгут проводов двери багажника, установите фиксирующий зажим (18 шт.) жгута проводов двери багажника.

  4. Установите крепёжный болт массы жгута проводов двери багажника (1 шт.). X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм Внимание: X01-89146622 комплект (болт с шестигранной головкой, пружинная шайба и плоская шайба) является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюX01-89146622одноразовая деталь

  5. Установите трубопровод заднего омывателя 3 в сборе, установите водонепроницаемую заглушку трубопровода заднего омывателя 3 в сборе.

  6. Установите водонепроницаемую заглушку жгута проводов двери багажника.

Моменты затяжки — сводка

ОперацияМомент
Установите сварной узел двери багажника в сборе, заверните крепёжные в…23±2 Н·м
Установите крепёжный болт массы жгута проводов двери багажника (1 шт.)…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
