Заднее ветровое стекло в сборе

Подготовительные работы 8

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Нижняя облицовка двери багажника в сборе
4. Верхняя облицовка двери багажника в сборе
5. Снятие/установка узла спойлера
6. Декоративный колпачок рычага заднего стеклоочистителя
7. Рычаг и щётка заднего стеклоочистителя в сборе
8. Облицовка оси стеклоочистителя в сборе

Снятие 7 шагов

1.

   1

   Отсоедините положительный фильтр FM-антенны от заднего ветрового стекла в сборе.

2.

   2

   Отсоедините усилитель FM-антенны от заднего ветрового стекла в сборе.
3. 3

   Отсоедините фиксирующий зажим (1 шт.) усилителя FM-антенны.

4.

   4

   Отсоедините фильтр отрицательного полюса FM-антенны от заднего ветрового стекла в сборе.

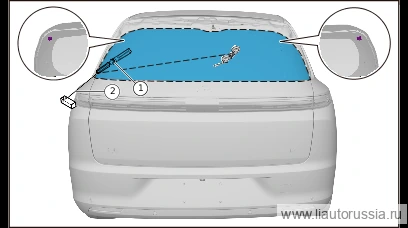

5.

   5

   Вставьте защитную плёнку - - из комплекта инструмента для отделения приклеенного стекла между ветровым стеклом и дверью багажника в сборе. 2. С помощью шила проколите клей стекла между защитной плёнкой и задним ветровым стеклом и протяните конец режущей струны - - снаружи внутрь салона.
6. 6

   Закрепите второй конец режущей проволоки на устройстве намотки, приведите устройство намотки в действие для разрезания стекла.

   Примечание

   • При резке прижимайте режущую проволоку пластиковым клином под стеклом, чтобы она могла свободно перемещаться между стеклом и кузовом. b.
   • Если стекло будет использовано повторно, необходимо следить за тем, чтобы электрические разъёмы обогрева стекла и антенного модуля не были повреждены. c.
   • При резке избегайте фиксирующих штифтов (2 шт.), можно повторить шаг демонтажа 5, обходя фиксирующие штифты, для продолжения резки оставшейся области.

7.

   7

   С помощью присосок снимите заднее ветровое стекло в сборе (операция выполняется вдвоём).

Установка 6 шагов

1.

   1

   С помощью канцелярского ножа или клещей для обрезки носика тюбика обрежьте носик тюбика с клеем для стекла в форме «объёмного треугольника» шириной 8 мм, высотой 12 мм. 2. Отверстие носика тюбика направьте в сторону, противоположную направлению нанесения клея, и наносите клей по траектории приклеивания с треугольным сечением.

   Примечание. В местах разрыва необходимо перекрытие слева и справа 20-30 мм во избежание протечки воды; место стыка по возможности следует располагать под стеклом; нанесение клея для стекла должно быть непрерывным и равномерным.
2. 2

   С помощью присосок приклейте стекло к фланцу кузова (операция выполняется вдвоём), слегка отрегулируйте положение, чтобы зазоры слева и справа относительно боковины кузова были одинаковыми, прижмите для обеспечения надёжного склеивания.

   Примечание

   • Время поверхностного высыхания и отверждения герметика для стекла составляет 1 час; приклеивание должно быть завершено в течение 20 минут после нанесения герметика; регулировку положения стекла с помощью присосок производите до высыхания и отверждения герметика. b.
   • Не перемещайте автомобиль в течение четырёх часов после завершения установки; автомобиль можно передавать клиенту через 24 часа; не мойте автомобиль в течение трёх дней; специальный герметик для стекла полностью высыхает через двое суток — до полного высыхания герметика избегайте движения по неровным дорогам с ямами, чтобы стекло не сместилось и не привело к протечке.

3.

   3

   Наклейте по периметру заднего ветрового стекла в сборе скотч для вспомогательной фиксации.

   Примечание. В течение времени безопасности застывания герметика запрещается с силой закрывать двери при закрытых окнах; в течение времени безопасности запрещается передавать автомобиль клиенту.

4.

   4

   Подсоедините усилитель FM-антенны к заднему ветровому стеклу в сборе.
5. 5

   Установите фиксирующий зажим(1 шт.) усилителя FM-антенны.

6.

   6

   Подсоедините положительный фильтр FM-антенны к заднему ветровому стеклу в сборе.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
