Верхняя облицовка двери багажника в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
Снятие 2 шагов
-

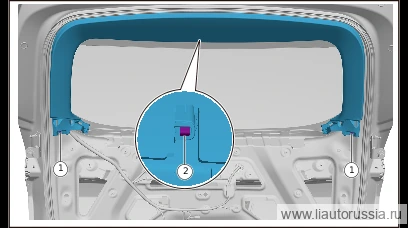

Выверните крепёжный винт верхней облицовки двери багажника в сборе (2 шт.).
🔧 крестовая отвёртка -
С помощью пластиковой лопатки отсоедините пружинный зажим верхней обшивки двери багажника в сборе (10 шт.), снимите верхнюю обшивку двери багажника в сборе.
Установка 2 шагов
-
Установите верхнюю облицовку двери багажника в сборе, убедитесь, что фиксирующая защёлка верхней внутренней облицовки двери багажника в сборе (10 шт.) установлена в правильное положение.
-
Установите крепёжный винт-саморез верхней облицовки двери багажника в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт-саморез верхней облицовки двери багажника в… | 1.5±0.5 Н·м |
