Светильник двери багажника в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения деталей салона.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.

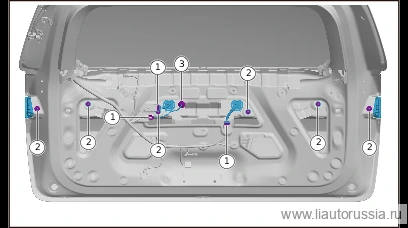

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- левая защитная панель фонаря двери багажника
- правая защитная панель светильника двери багажника
Снятие 3 шагов
-
Отсоедините разъём жгута проводов фонаря двери багажника в сборе (3 шт.).
-
Выверните крепёжную гайку фонаря двери багажника в сборе (6 шт.), снимите фонарь двери багажника в сборе.
🔧 Торцовая головка 10 мм -
Отсоедините соединение резиновой заглушки фонаря двери багажника в сборе с кузовом.
Установка 3 шагов
-
Подсоедините резиновую заглушку светильника двери багажника в сборе к кузову.
-
Установите фонарь двери багажника в сборе, установите крепёжную гайку фонаря двери багажника в сборе (8 шт.). M01-89320206 комплект: фланцевая шестигранная гайка и плоская шайба Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 Головка 10 ммM01-89320206 -
Подсоедините разъём жгута проводов фонаря двери багажника в сборе (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фонарь двери багажника в сборе, установите крепёжную гайку… | 3±0.5 Н·м |
