Замок двери багажника в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
Снятие 2 шагов
-

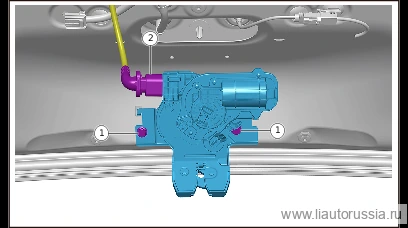

Отсоедините разъём жгута проводов замка двери багажника в сборе (1 шт.).
-
Выверните крепёжный болт (2 шт.) корпуса замка двери багажника в сборе, снимите корпус замка двери багажника в сборе.
🔧 головка Внимание: болт с шестигранной головкой и фланцем Q1860616F36 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую деталь 10 ммQ1860616F36одноразовая деталь
Установка 2 шагов
-

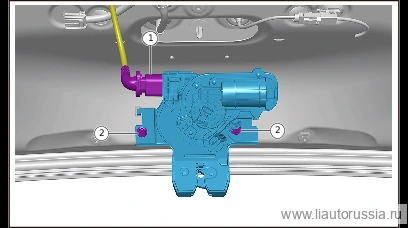

Установите корпус замка двери багажника в сборе, установите крепёжные болты корпуса замка двери багажника в сборе (2 шт.). Q1860616F36 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F36одноразовая детальПримечание. Болт с шестигранной фланцевой головкой Q1860616F36 является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью. -
Подсоедините разъём жгута проводов замка двери багажника в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус замка двери багажника в сборе, установите крепёжные… | 9±1 Н·м |
