GNSS-антенна
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Нижняя облицовка двери багажника в сборе
- Верхняя облицовка двери багажника в сборе
- Снятие/установка узла спойлера
Снятие 3 шагов
-

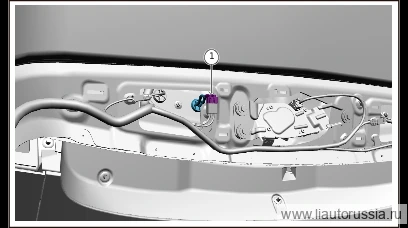

Отсоедините разъём жгута проводов GNSS-антенны (1 шт.).
-
Отсоедините резиновый чехол (1).
-
С помощью пластиковой лопатки подденьте и извлеките фиксатор GNSS-антенны (3 шт.), снимите GNSS-антенну.
Примечание. Снимите фиксатор, оставшийся на сварном узле двери багажника в сборе, замените его новым фиксатором.
Установка 3 шагов
-
Установите GNSS-антенну, убедитесь, что фиксатор GNSS-антенны (3 шт.) установлен до упора.
-
Установите резиновый чехол (1 шт.).
-
Подсоедините разъём жгута проводов GNSS-антенны (1 шт.).
