Электродвигатель заднего стеклоочистителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- Верхняя облицовка двери багажника в сборе
- Снятие/установка узла спойлера
- Декоративный колпачок рычага заднего стеклоочистителя
- Рычаг и щётка заднего стеклоочистителя в сборе
Снятие 3 шагов
-

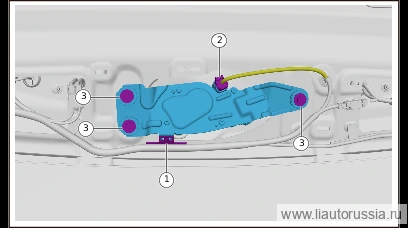

Отсоедините крепёжный фиксатор жгута проводов двери багажника (1 шт.).
-
Отсоедините разъём жгута проводов электродвигателя заднего стеклоочистителя в сборе (1 шт.).
-
Выверните крепёжный болт электродвигателя заднего стеклоочистителя в сборе (3 шт.), снимите электродвигатель заднего стеклоочистителя в сборе.
🔧 головка Внимание: проверьте, не повреждён ли уплотнительный резиновый чехол электродвигателя заднего стеклоочистителя, при необходимости замените уплотнительный резиновый чехол на новый 10 мм
Установка 3 шагов
-
Установите электродвигатель заднего стеклоочистителя в сборе, установите крепёжный болт (3 шт.) электродвигателя заднего стеклоочистителя в сборе. Q140B0625F36L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов электродвигателя заднего стеклоочистителя в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов двери багажника (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электродвигатель заднего стеклоочистителя в сборе, установи… | 9±1 Н·м |
