Звукопоглощающий материал потолка

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. уплотнитель проёма левой передней двери
3. Уплотнительные компоненты правой задней двери — уплотнитель дверного проёма левой задней двери
4. Уплотнитель проёма правой передней двери
5. Уплотнитель проёма правой задней двери
6. Двери багажника на электроприводе книга владельца
7. Крышка багажника в сборе
8. Крышка смотрового люка аккумуляторной батареи
9. Аккумулятор книга владельца
10. Уплотнитель проёма двери багажника в сборе
11. облицовочная панель порога задней двери в сборе
12. Ящик для инструмента в багажнике
13. Спинка правого сиденья третьего ряда в сборе
14. Спинка левого сиденья третьего ряда в сборе
15. Подушка сиденья третьего ряда в сборе
16. Сиденье второго ряда, левая сторона, в сборе
17. Сиденье второго ряда, правая сторона, в сборе
18. левая боковая крышка панели приборов
19. облицовка верхней части левой стойки A в сборе
20. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
21. облицовка верхней части левой стойки B в сборе.
22. Коврик подстаканника левой задней боковины
23. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
24. облицовка верхней части левой стойки D в сборе.
25. облицовка левой задней боковины в сборе
26. облицовка верхней части левой стойки C в сборе
27. правая боковая крышка панели приборов
28. облицовка верхней части правой стойки А в сборе
29. средняя облицовка правой стойки B в сборе
30. облицовка верхней части правой стойки B в сборе.
31. Коврик подстаканника правой задней боковины
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
34. облицовка правой задней боковины в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Декоративная панель кожуха потолочного развлекательного экрана в сборе
37. Левый солнцезащитный козырёк в сборе
38. Правый солнцезащитный козырёк в сборе
39. Крепёжный крючок солнцезащитного козырька
40. Крепёжный крючок солнцезащитного козырька
41. Поручень потолка переднего ряда в сборе
42. Поручень потолка заднего левого ряда в сборе
43. Поручень потолка переднего ряда в сборе
44. Поручень потолка заднего ряда справа в сборе
45. плафон для чтения в сборе
46. Верхний кожух внутреннего зеркала заднего вида в сборе
47. Нижний кожух внутреннего зеркала заднего вида в сборе

Снятие 6 шагов

1.

   1

   Выверните крепёжные болты обивки потолка в сборе (2 шт.).

   🔧 головка 10 мм

2.

   2

   Отсоедините разъём жгута проводов потолка (1 шт.).
3. 3

   Выверните крепёжный болт массы (1 шт.), отсоедините жгут провода массы от кузова.

   🔧 головка 10 мм
4. 4

   Расстыкуйте фиксатор крепления жгута проводов потолка (1 шт.), снимите облицовку потолка в сборе.

   Примечание. Учитывайте длину жгута проводов во избежание его повреждения.

5.

   5

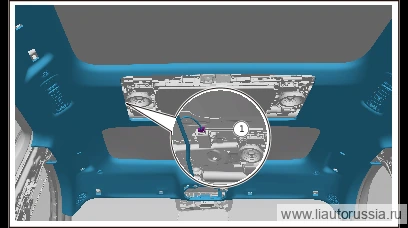

   Отсоедините разъём жгута проводов потолка (1 шт.).

6.

   6

   Снимите звукопоглощающий материал потолка.

Установка 6 шагов

1.

   1

   Установите звукопоглощающий материал потолка.

2.

   2

   Подсоедините разъём жгута проводов потолка (1 шт.), установите обивку потолка в сборе.

3.

   3

   Установите фиксатор крепления жгута проводов потолка (1 шт.).
4. 4

   Установите жгут провода массы, установите крепёжный болт массы (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
5. 5

   Подсоедините разъём жгута проводов потолка (1 шт.).

6.

   6

   Установите крепёжные болты обивки потолка в сборе (2 шт.). Q146B0622F62L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
