Шумоизоляционный мат левой задней колёсной арки

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)
7. Задняя секция накладки арки левого заднего колеса в сборе
8. Левый задний подкрылок в сборе
9. Шторка багажного отделения в сборе
10. Крышка багажника в сборе
11. крышка вещевого ящика левой задней боковины в сборе
12. Корпус кронштейна панели багажного отделения
13. Защитная крышка багажника
14. Ящик для инструмента в багажнике
15. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
16. Складывание и поднятие спинки сиденья второго ряда
17. спинка одноместного сиденья второго ряда в сборе
18. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
19. облицовка верхней части левой стойки D в сборе.
20. вентиляционная решётка левой задней боковины в сборе
21. облицовочная панель порога задней двери в сборе
22. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
23. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
24. облицовка левой задней боковины в сборе
25. монтажный кронштейн внутренней облицовки левой задней боковины в сборе
26. кронштейн верхней вентиляционной решётки левой задней боковины в сборе

Снятие 7 шагов

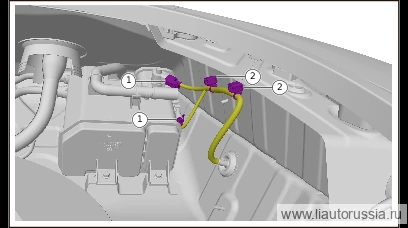

1.

   1

   Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
2. 2

   Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.

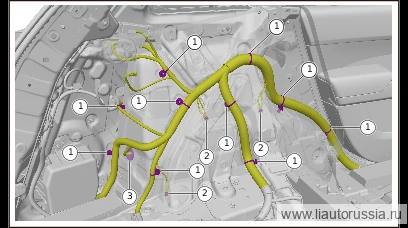

3.

   3

   Отсоедините фиксирующую защёлку (10 шт.) жгута проводов кузова в сборе.
4. 4

   Выверните крепёжный болт (3 шт.) заземления жгута проводов кузова в сборе.

   🔧 головка 10 мм
5. 5

   Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

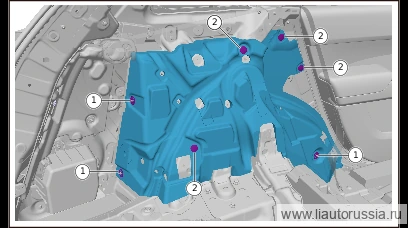

6.

   6

   Выверните пружинные гайки (3 шт.) шумоизоляционного мата левой задней колёсной арки.
7. 7

   Расстыкуйте фиксирующие защёлки шумоизоляционного мата левой задней колёсной арки (4 шт.), снимите шумоизоляционный мат левой задней колёсной арки.

Установка 7 шагов

1.

   1

   Установите шумоизоляционный мат заднего левого подкрылка, установите пружинную гайку (3 шт.) шумоизоляционного мата заднего левого подкрылка.
2. 2

   Установите фиксирующую защёлку (4 шт.) шумоизоляционного мата колёсной арки левого заднего колеса.

3.

   3

   Установите фиксатор крепления жгута проводов кузова в сборе (10 шт.).
4. 4

   Установите крепёжные болты массы (3 шт.) жгута проводов кузова в сборе. M01-89146616 Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммM01-89146616
5. 5

   Подсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе к кузову.

6.

   6

   Подсоедините разъём (2 шт.) жгута проводов кузова в сборе.
7. 7

   Установите фиксатор жгута проводов кузова в сборе (2 шт.).

Моменты затяжки — сводка
