Кронштейн верхней вентиляционной решётки левой задней боковины в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Шторка багажного отделения в сборе
5. Крышка багажника в сборе
6. крышка вещевого ящика левой задней боковины в сборе
7. Защитная крышка багажника
8. Ящик для инструмента в багажнике
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Складывание и поднятие спинки сиденья второго ряда
11. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
12. облицовка верхней части левой стойки D в сборе.
13. вентиляционная решётка левой задней боковины в сборе
14. облицовочная панель порога задней двери в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. облицовка левой задней боковины в сборе

Снятие 1 шагов

1. 1

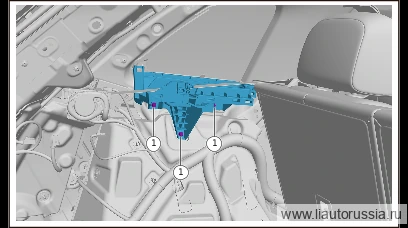

   Выверните крепёжный болт кронштейна верхней вентиляционной решётки левой задней боковины в сборе (3 шт.), снимите кронштейн верхней вентиляционной решётки левой задней боковины в сборе.

   🔧 Торцевая головка 10 мм

Установка 1 шагов

1.

   1

   Установите верхний кронштейн вентиляционной решётки левой задней боковины в сборе, установите крепёжный болт верхнего кронштейна вентиляционной решётки левой задней боковины в сборе (3 шт.). Q1860616F70 болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
