Левая средняя облицовочная панель центральной консоли в сборе

Центральная консоль · Li L7 2022–2023 · стр. 2622–2623 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая средняя облицовочная панель центральной консоли в сборе

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. кнопка подлокотника центральной консоли в сборе
  7. задний воздуховыпускной дефлектор центральной консоли в сборе
  8. верхняя задняя крышка центральной консоли в сборе
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  12. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  15. крышка заднего торца направляющей, левая сторона
  16. правый кожух заднего торца направляющей (переднее пассажирское)
  17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  18. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  19. левая нижняя облицовочная панель центральной консоли в сборе
  20. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  21. задняя крышка центральной консоли в сборе
  22. Задний воздуховод центральной консоли в сборе.
  23. корпус центральной консоли в сборе
  24. Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
  25. Внутрисалонная низкочастотная антенна
  26. Компоненты верхнего корпуса центральной консоли — верхняя облицовочная панель центральной консоли в сборе

Снятие 2 шагов

  1. Шаг 1

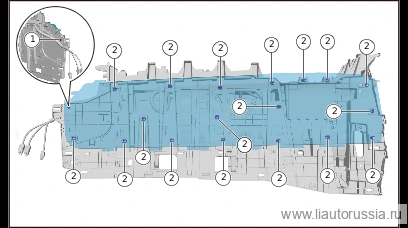

    Выверните крепёжный винт (1 шт.) средней левой облицовочной панели центральной консоли в сборе.

    🔧 крестовая отвёртка

  2. Отсоедините пружинный фиксатор (18 шт.) левой средней облицовочной панели центральной консоли в сборе, снимите левую среднюю облицовочную панель центральной консоли в сборе.

Установка 2 шагов

  1. Шаг 1

    Установите левую среднюю облицовочную панель центральной консоли в сборе, убедитесь, что упругие защёлки (2 шт.) левой средней облицовочной панели центральной консоли в сборе установлены до упора.

  2. Установите крепёжные винты средней левой облицовки центральной консоли в сборе (1 шт.). X01-89274210 Винт самонарезающий с крестообразным шлицем, цилиндрической головкой и фланцем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
