Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Компонент верхнего корпуса центральной консоли — вкладыш подстаканника центральной консоли
- верхняя задняя крышка центральной консоли в сборе
Снятие 2 шагов
-

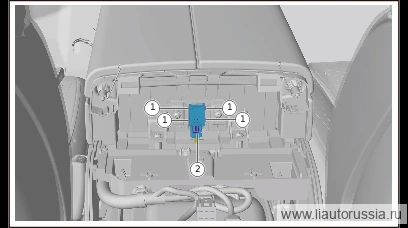

Отсоедините фиксаторы (4 шт.) плафона подсветки вещевого ящика центральной консоли, отсоедините плафон подсветки вещевого ящика центральной консоли от центральной консоли.
Примечание. При демонтаже плафона подсветки вещевого ящика центральной консоли учитывайте длину жгута проводов плафона подсветки вещевого ящика центральной консоли во избежание повреждения. -
Отсоедините разъём жгута проводов плафона освещения перчаточного ящика центральной консоли (1 шт.), снимите плафон освещения перчаточного ящика центральной консоли.
Установка 2 шагов
-
Подсоедините разъём (1 шт.) жгута проводов плафона подсветки перчаточного ящика центральной консоли.
-
Установите плафон освещения перчаточного ящика центральной консоли.
