Задний воздуховод центральной консоли в сборе.

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2816–2817 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Задний воздуховод центральной консоли в сборе.

Подготовительные работы 18

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. задний воздуховыпускной дефлектор центральной консоли в сборе
  5. верхняя задняя крышка центральной консоли в сборе
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. задняя крышка центральной консоли в сборе

Снятие 1 шагов

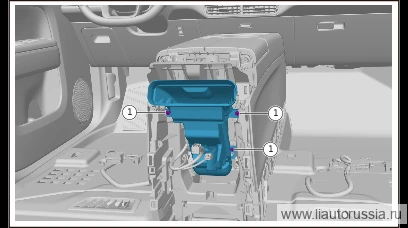

  1. Выверните крепёжный винт (3 шт.) заднего воздуховода центральной консоли в сборе, снимите задний воздуховод центральной консоли в сборе.

    🔧 крестовая отвёртка

Установка 1 шагов

  1. Шаг 1

    Установите задний воздуховод центральной консоли в сборе, заверните крепёжный винт заднего воздуховода центральной консоли в сборе (3 шт.). X01-89274210 Саморез с крестообразным шлицем, цилиндрической головкой и фланцем Момент:

    🔧 крестовая отвёрткаX01-89274210
