Задняя крышка центральной консоли в сборе

Центральная консоль · Li L7 2022–2023 · стр. 2609–2611 оригинала
5 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Задняя крышка центральной консоли в сборе

Подготовительные работы 17

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. задний воздуховыпускной дефлектор центральной консоли в сборе
  5. верхняя задняя крышка центральной консоли в сборе
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. крышка заднего торца направляющей, левая сторона
  14. правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе

Снятие 5 шагов

  1. Выверните крепёжные винты задней торцевой крышки центральной консоли в сборе (2 шт.).

    🔧 крестовая отвёртка
  2. Шаг 2

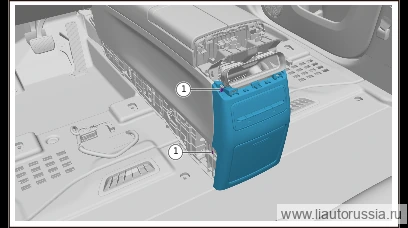

    Выверните крепёжные винты задней торцевой крышки центральной консоли в сборе (2 шт.).

    🔧 крестовая отвёртка
  3. Шаг 3

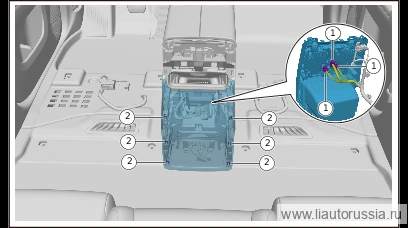

    С помощью пластиковой монтажной лопатки поддёните пружинный фиксатор (6 шт.) узла задней крышки центральной консоли в сборе, отсоедините узел задней крышки центральной консоли в сборе.

    Примечание. При отсоединении следите за длиной жгута проводов, чтобы не повредить его.

  4. Отсоедините разъём жгута проводов узла задней крышки центральной консоли в сборе (3 шт.), снимите узел задней крышки центральной консоли в сборе.

  5. Шаг 5

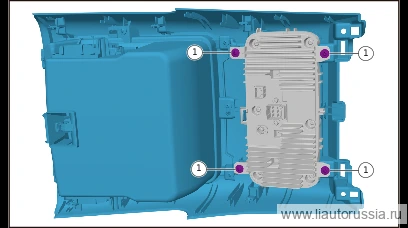

    Выверните крепёжные винты (4 шт.) задней крышки центральной консоли в сборе, снимите заднюю крышку центральной консоли в сборе.

    🔧 крестовая отвёртка

Установка 5 шагов

  1. Шаг 1

    Установите заднюю торцевую крышку центральной консоли в сборе, установите крепёжные винты задней торцевой крышки центральной консоли в сборе (4 шт.). X01-89274210 Винт самонарезающий с крестообразным шлицем, цилиндрической головкой и фланцем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
  2. Шаг 2

    Подсоедините разъём (3 шт.) жгута проводов узла задней крышки центральной консоли в сборе.

  3. Установите узел задней крышки центральной консоли в сборе, убедитесь, что пружинный фиксатор (6 шт.) задней крышки центральной консоли в сборе установлен в правильное положение.

  4. Шаг 4

    Установите крепёжные винты (2 шт.) компонента задней крышки центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
  5. Шаг 5

    Установите крепёжные винты (2 шт.) компонента задней крышки центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
