Компоненты верхнего корпуса центральной консоли — верхняя облицовочная панель центральной консоли в сборе

Центральная консоль · Li L7 2022–2023 · стр. 2579–2581 оригинала
6 шагов снятия6 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты верхнего корпуса центральной консоли — верхняя облицовочная панель центральной консоли в сборе

Подготовительные работы 27

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. кнопка подлокотника центральной консоли в сборе
  7. задний воздуховыпускной дефлектор центральной консоли в сборе
  8. Компонент верхнего корпуса центральной консоли — вкладыш подстаканника центральной консоли
  9. верхняя задняя крышка центральной консоли в сборе
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  13. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  16. крышка заднего торца направляющей, левая сторона
  17. правый кожух заднего торца направляющей (переднее пассажирское)
  18. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  19. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  20. левая нижняя облицовочная панель центральной консоли в сборе
  21. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  22. задняя крышка центральной консоли в сборе
  23. Задний воздуховод центральной консоли в сборе.
  24. корпус центральной консоли в сборе
  25. Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
  26. Внутрисалонная низкочастотная антенна
  27. Компонент верхнего корпуса центральной консоли — вкладыш подстаканника центральной консоли

Снятие 6 шагов

  1. Шаг 1

    Выверните крепёжные винты (2 шт.) компонента верхней облицовочной панели центральной консоли в сборе.

    🔧 крестовая отвёртка

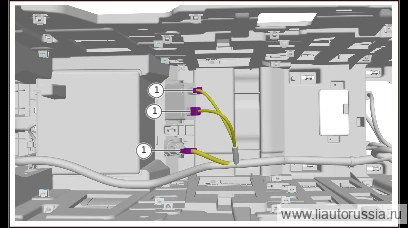

  2. Шаг 2

    Отсоедините разъём жгута проводов центральной консоли (3 шт.).

  3. Шаг 3

    Выверните крепёжные винты (6 шт.) компонента верхней облицовочной панели центральной консоли в сборе.

    🔧 крестовая отвёртка

  4. Отсоедините пружинный фиксатор (12 шт.) узла верхней облицовочной панели центральной консоли в сборе, снимите узел верхней облицовочной панели центральной консоли в сборе.

    🔧 пластиковая монтажная лопатка
  5. Шаг 5

    Выверните крепёжные винты (4 шт.) верхней облицовочной панели центральной консоли в сборе.

    🔧 крестовая отвёртка

  6. С помощью пластиковой лопатки поддёните упругие защёлки (2 шт.) верхней облицовочной панели центральной консоли в сборе, снимите верхнюю облицовочную панель центральной консоли в сборе.

Установка 6 шагов

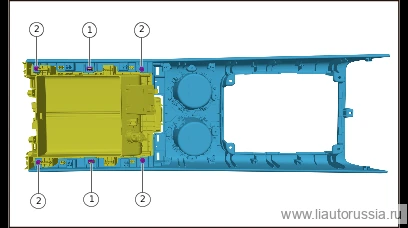

  1. Шаг 1

    Установите верхнюю облицовку центральной консоли в сборе, убедитесь, что упругие защёлки верхней облицовки центральной консоли в сборе (2 шт.) установлены до фиксации.

  2. Установите крепёжный винт (4 шт.) верхней облицовочной панели центральной консоли в сборе. X01-89274210 Винт самонарезающий с крестообразным шлицем, цилиндрической головкой и фланцем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
  3. Шаг 3

    Установите узел верхней облицовочной панели центральной консоли в сборе, убедитесь, что пружинный фиксатор (12 шт.) узла верхней облицовочной панели центральной консоли в сборе установлен в правильное положение.

  4. Установите крепёжные винты (6 шт.) компонента верхней облицовочной панели центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
  5. Шаг 5

    Подсоедините разъём жгута проводов центральной консоли (3 шт.).

  6. Шаг 6

    Установите крепёжные винты (2 шт.) компонента верхней облицовочной панели центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:

    🔧 крестовая отвёрткаX01-89274210
