Компоненты верхнего корпуса центральной консоли — подлокотник центральной консоли в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 27
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- кнопка подлокотника центральной консоли в сборе
- задний воздуховыпускной дефлектор центральной консоли в сборе
- верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- задняя крышка центральной консоли в сборе
- Задний воздуховод центральной консоли в сборе.
- корпус центральной консоли в сборе
- Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
- Внутрисалонная низкочастотная антенна
- USB 1
- розетка 12В второго ряда
Снятие 5 шагов
-
Выверните крепёжные винты (2 шт.) подлокотника центральной консоли в сборе.
🔧 крестовая отвёртка -

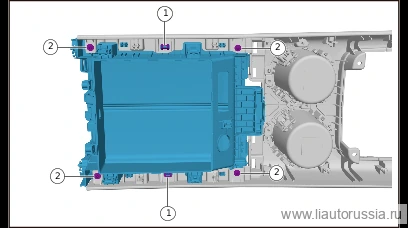

Выверните крепёжные винты (6 шт.) компонента подлокотника центральной консоли в сборе.
🔧 крестовая отвёртка -

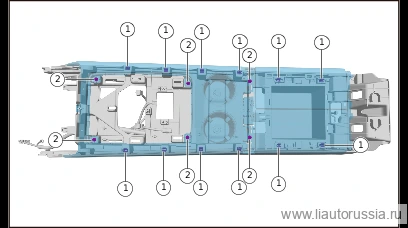

Расстыкуйте упругие защёлки подлокотника центральной консоли в сборе (12 шт.), снимите подлокотник центральной консоли в сборе.
🔧 пластиковая лопатка -
Выверните крепёжные винты (4 шт.) подлокотника центральной консоли в сборе.
🔧 крестовая отвёртка -
С помощью пластиковой монтажной лопатки поддёните пружинный фиксатор (2 шт.) подлокотника центральной консоли в сборе, снимите подлокотник центральной консоли в сборе.
Установка 5 шагов
-
Установите подлокотник центральной консоли в сборе, убедитесь, что пружинный фиксатор (2 шт.) подлокотника центральной консоли в сборе установлен в правильное положение.
-
Установите крепёжные винты (4 шт.) подлокотника центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:
🔧 крестовая отвёрткаX01-89274210 -
Установите подлокотник центральной консоли в сборе, убедитесь, что упругие защёлки подлокотника центральной консоли в сборе (12 шт.) установлены до фиксации.
-
Установите крепёжные винты (6 шт.) подлокотника центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:
🔧 крестовая отвёрткаX01-89274210 -
Установите крепёжные винты (2 шт.) подлокотника центральной консоли в сборе. X01-89274210 Саморез с фланцем, цилиндрической головкой и крестообразным шлицем Момент затяжки:
🔧 крестовая отвёрткаX01-89274210
