USB 1

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. бокс для телефона центральной консоли в сборе
9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
10. левая защитная панель ножного пространства в сборе
11. левая нижняя облицовочная панель центральной консоли в сборе
12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
13. правая защитная панель в ногах в сборе
14. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
15. Снятие и установка узла корпуса центральной консоли в сборе

Снятие 7 шагов

1. 1

   Выверните крепёжные винты задней верхней крышки центральной консоли в сборе (2 шт.), отсоедините соединение задней верхней крышки центральной консоли в сборе с центральной консолью.

   🔧 головка-бита T20

   Примечание. При демонтаже задней верхней крышки центральной консоли в сборе следите за длиной жгута проводов задней верхней крышки центральной консоли в сборе, чтобы избежать повреждения.

2.

   2

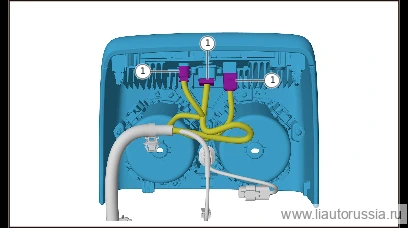

   Отсоедините разъём жгута проводов задней верхней крышки центральной консоли в сборе (3 шт.), снимите заднюю верхнюю крышку центральной консоли в сборе.

3.

   3

   Отсоедините разъём жгута проводов лампы освещения перчаточного ящика центральной консоли (1 шт.).
4. 4

   Выверните крепёжные винты верхнего корпуса центральной консоли в сборе (2 шт.).

   🔧 головка-бита T20

5.

   5

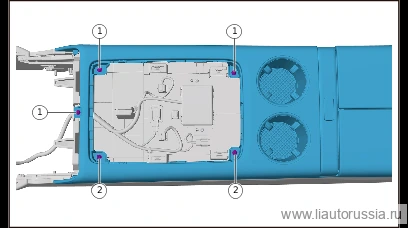

   Выверните крепёжные винты верхнего корпуса центральной консоли в сборе (5 шт.), отсоедините соединение верхнего корпуса центральной консоли в сборе с центральной консолью.

   🔧 головка-бита T20

   Примечание. При демонтаже верхнего корпуса центральной консоли в сборе следите за длиной жгута проводов центральной консоли, чтобы избежать повреждения.

6.

   6

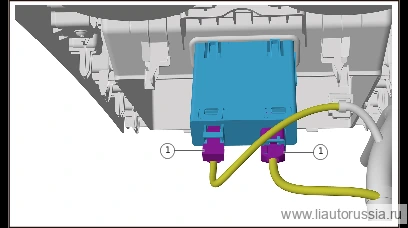

   Отсоедините разъём жгута проводов центральной консоли (2 шт.).

7.

   7

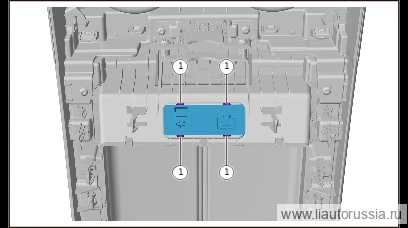

   Отсоедините фиксаторы крепления USB 1 (4 шт.), снимите USB 1.

Установка 7 шагов

1.

   1

   Установите USB 1.

2.

   2

   Подсоедините разъём жгута проводов центральной консоли (2 шт.).

3.

   3

   Установите верхний корпус центральной консоли в сборе, установите крепёжные винты верхнего корпуса центральной консоли в сборе (5 шт.). X01-89274012 Винт-саморез с цилиндрической фланцевой головкой и внутренним шестигранным шлицем (Torx) Момент затяжки: 1 Н·м

   ⚙︎ 1 Н·м🔧 головка-бита T20X01-89274012

4.

   4

   Установите крепёжные винты верхнего корпуса центральной консоли в сборе (2 шт.). X01-89274012 Винт-саморез с цилиндрической фланцевой головкой и внутренним шестигранным шлицем (Torx) Момент затяжки: 1 Н·м

   ⚙︎ 1 Н·м🔧 головка-бита T20X01-89274012
5. 5

   Подсоедините разъём (1 шт.) жгута проводов плафона подсветки перчаточного ящика центральной консоли.

6.

   6

   Подсоедините разъём жгута проводов задней верхней крышки центральной консоли в сборе (3 шт.).

7.

   7

   Установите заднюю верхнюю крышку центральной консоли в сборе, установите крепёжные винты задней верхней крышки центральной консоли в сборе (2 шт.). X01-89274012 Винт-саморез с цилиндрической фланцевой головкой и внутренним шестигранным шлицем (Torx) Момент затяжки: 1 Н·м

   ⚙︎ 1 Н·м🔧 головка-бита T20X01-89274012

Моменты затяжки — сводка
