Магистраль заднего омывателя в сборе 1

Низковольтные жгуты · Li L7 2022–2023 · стр. 2048–2050 оригинала
4 шагов снятия6 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Магистраль заднего омывателя в сборе 1

Подготовительные работы 43

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Включение режима подъёма автомобиля
  5. Двери багажника на электроприводе книга владельца
  6. Шторка багажного отделения в сборе
  7. Крышка багажника в сборе
  8. Защитная крышка багажника
  9. Аккумулятор книга владельца
  10. Подъём и опускание автомобиля
  11. Колесо в сборе (алюминиевое)
  12. Накладка правой передней колёсной арки в сборе
  13. Подкрылок правого переднего колеса в сборе
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  16. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  17. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  18. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  20. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  21. правый кожух заднего торца направляющей (переднее пассажирское)
  22. крышка заднего торца направляющей, левая сторона
  23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  24. бокс для телефона центральной консоли в сборе
  25. левая нижняя облицовочная панель центральной консоли в сборе
  26. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  27. корпус центральной консоли в сборе
  28. средняя облицовка правой стойки B в сборе
  29. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  30. Складывание и поднятие спинки сиденья второго ряда
  31. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  32. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  33. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  34. вентиляционная решётка правой задней боковины в сборе
  35. Ящик для инструмента в багажнике
  36. облицовочная панель порога задней двери в сборе
  37. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  38. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  39. Рукоятка аварийного троса зарядной розетки
  40. облицовка правой задней боковины в сборе
  41. правая боковая крышка панели приборов
  42. облицовка нижней части правой стойки A в сборе.
  43. Коврик пола переднего пассажирского места в сборе

Снятие 4 шагов

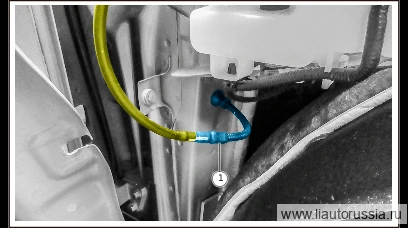

  1. Шаг 1

    Отсоедините трубопровод заднего омывателя 1 в сборе от бачка омывателя в сборе.

  2. Шаг 2

    Отсоедините резиновую втулку трубопровода омывателя заднего стекла в сборе 1 в направлении, указанном стрелкой.

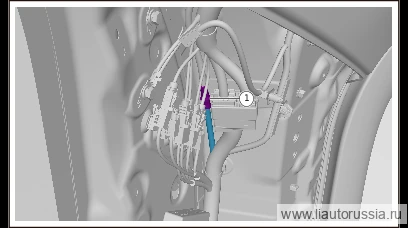

  3. Шаг 3

    Отсоедините соединение трубопровода омывателя заднего стекла в сборе 1 от трубопровода омывателя заднего стекла в сборе 2.

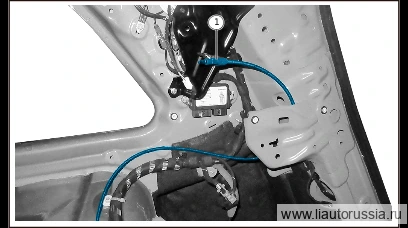

  4. Шаг 4

    Обрежьте трубопровод омывателя заднего стекла в сборе 1.

Установка 6 шагов

  1. Соедините магистраль заднего омывателя в сборе 1 с магистралью заднего омывателя в сборе 2.

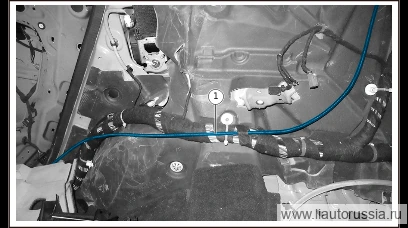

  2. Шаг 2

    Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.

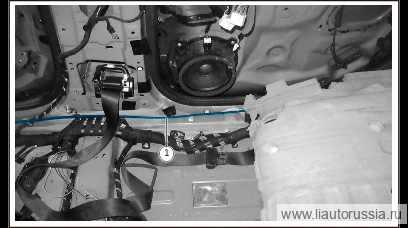

  3. Шаг 3

    Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.

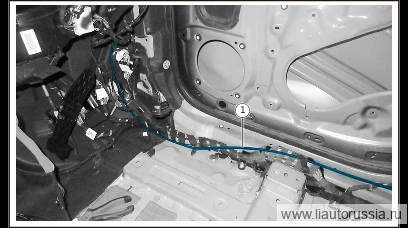

  4. Шаг 4

    Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.

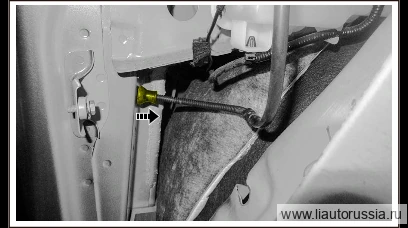

  5. Шаг 5

    Установите резиновую втулку трубопровода омывателя заднего стекла в сборе 1 в направлении, указанном стрелкой.

  6. Шаг 6

    Соедините трубопровод омывателя заднего стекла в сборе 1 с бачком омывателя в сборе.
