Компенсационный газопровод в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- трубка чистого воздуха в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла двигателя (ДВС)
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- Правый кронштейн тяги задней опоры переднего силового агрегата
Снятие 5 шагов
-

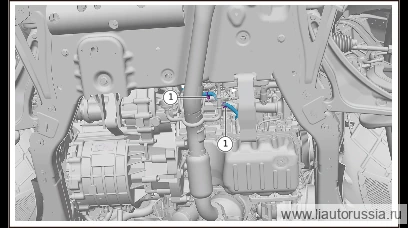

Расстыкуйте фиксатор (2 шт.) крепления компенсационного газопровода в сборе.
-

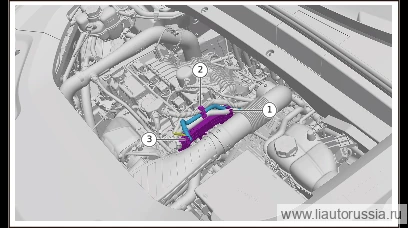

Отсоедините разъём жгута проводов впускного шланга двигателя в сборе от узла трубопровода компенсационного газа.
-
Отсоедините соединение узла трубопровода компенсирующего газа от кронштейна комбинированного трубопровода.
-
Отсоедините соединение узла трубопровода компенсирующего газа со жгутом проводов двигателя в сборе.
-

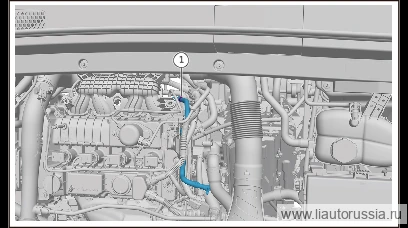

Расстыкуйте соединение компенсационного газопровода в сборе с хомутом крепления двух трубок, снимите компенсационный газопровод в сборе.
Установка 5 шагов
-
Установите компенсационный газопровод в сборе, подсоедините компенсационный газопровод в сборе к хомуту крепления двух трубок.
-
Подсоедините узел трубопровода компенсирующего газа к жгуту проводов двигателя в сборе.
-
Подсоедините узел трубопровода компенсирующего газа к кронштейну комбинированного трубопровода.
-
Подсоедините разъём жгута проводов впускного шланга двигателя в сборе к узлу трубопровода компенсирующего газа.
-
Установите фиксатор (2 шт.) крепления компенсационного газопровода в сборе.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
