Задний кронштейн контроллера FSD

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. мягкий подголовник
13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
14. фонарь подсветки ног переднего ряда справа
15. левая защитная панель ножного пространства в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. верхняя крышка кожуха направляющей сиденья
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. мягкий подголовник
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. фонарь подсветки ног переднего ряда справа
24. правая защитная панель в ногах в сборе
25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
26. Корпус центральной консоли в сборе

Снятие 3 шагов

1.

   1

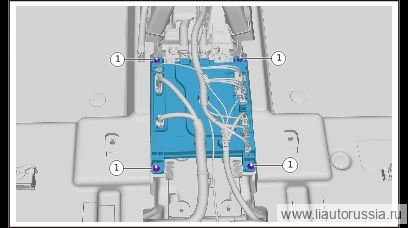

   Выверните крепёжную гайку блока управления FSD (4 шт.), отведите блок управления FSD в сторону.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её на новую.

2.

   2

   В направлении, указанном стрелкой, приподнимите теплоизоляционную накладку центрального тоннеля.

3.

   3

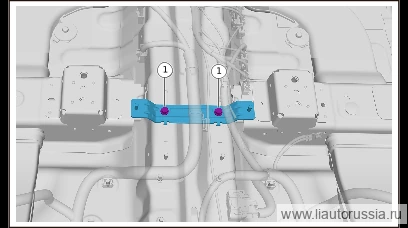

   Выверните крепёжные болты (2 шт.) заднего кронштейна блока управления FSD, снимите задний кронштейн блока управления FSD.

   🔧 головка Внимание: M01-89146616 комплект шестигранного болта, пружинной шайбы и плоской шайбы — одноразовые детали, при каждом демонтаже/монтаже необходимо заменять их новыми 10 ммM01-89146616одноразовая деталь

Установка 3 шагов

1.

   1

   Установите задний кронштейн блока управления FSD, установите крепёжный болт заднего кронштейна блока управления FSD (2 шт.). M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Внимание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе — расходная деталь, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь

2.

   2

   Верните на место теплоизоляционную накладку центрального тоннеля в направлении, указанном стрелкой.

3.

   3

   Установите контроллер FSD, установите крепёжные гайки контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь

Моменты затяжки — сводка
