Контроллер ультразвукового радара
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
- После завершения установки с помощью пластиковой лопатки отогните губу уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
Снятие 2 шагов
-

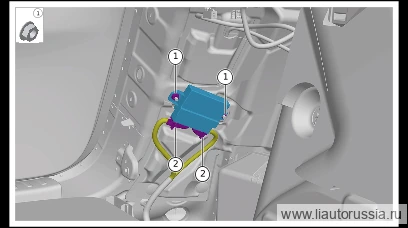

Отсоедините разъём жгута проводов контроллера ультразвукового радара (2 шт.).
-
Выверните крепёжную гайку блока управления ультразвуковым радаром (2 шт.), снимите блок управления ультразвуковым радаром.
🔧 Головка Внимание: гайка с шестигранным фланцем Q32006F61 — расходная деталь, при каждой разборке/сборке необходимо заменять на новую 10 ммодноразовая деталь
Установка 2 шагов
-
Установите блок управления ультразвукового радара, установите крепёжную гайку блока управления ультразвукового радара (2 шт.). Шестигранная фланцевая гайка Q32006F36. Момент затяжки: 4.5±0.5 Н·м
⚙︎ 4.5±0.5 Н·м🔧 головка 10 ммодноразовая детальПримечание. Шестигранная фланцевая гайка Q32006F61 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её на новую. -
Подсоедините разъём жгута проводов контроллера ультразвукового радара (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите блок управления ультразвукового радара, установите крепёжну… | 4.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления ультразвукового радара
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
