Блок позиционирования

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. мягкий подголовник
13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
14. фонарь подсветки ног переднего ряда справа
15. левая защитная панель ножного пространства в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. верхняя крышка кожуха направляющей сиденья
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. мягкий подголовник
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. фонарь подсветки ног переднего ряда справа
24. правая защитная панель в ногах в сборе
25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
26. Корпус центральной консоли в сборе

Снятие 2 шагов

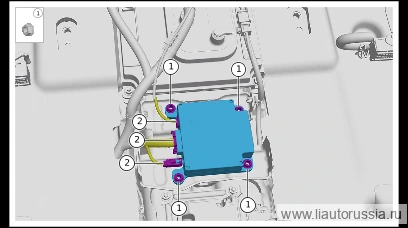

1.

   1

   Отсоедините разъём жгута проводов блока позиционирования (3 шт.).
2. 2

   Выверните крепёжные гайки блока позиционирования (4 шт.), снимите блок позиционирования.

   🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Установка 2 шагов

1.

   1

   Установите крепёжную гайку позиционирующего блока (4 шт.). Гайка шестигранная с фланцем Q32006F36. Момент затяжки: 9±1 Н·м.

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммодноразовая деталь

   Примечание. Шестигранная гайка с фланцем Q32006F36 является деталью одноразового использования, после каждого снятия/установки её необходимо заменять новой деталью.
2. 2

   Подсоедините разъём жгута проводов блока позиционирования (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены блока позиционирования
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
