Каркас спинки 60% в сборе

Сиденья второго ряда · Li L6 2024 · стр. 3162–3163 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Каркас спинки 60% в сборе

Подготовительные работы 25

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Складывание и поднятие спинки сиденья второго ряда
  5. Аккумулятор книга владельца
  6. Кронштейн крышки багажного отделения в сборе
  7. Компоненты правого сиденья второго ряда — подголовник сиденья второго ряда, 2-позиционный, в сборе
  8. Компоненты правого сиденья второго ряда — средний подголовник двухместного сиденья второго ряда, 2-позиционный, в сборе
  9. иглопробивная формованная задняя панель спинки 60%
  10. направляющее кольцо спинки сиденья 60%
  11. крышка выхода ремня безопасности
  12. Компоненты правого сиденья второго ряда — наружный кожух подлокотника
  13. наружный кожух спинки 60%
  14. внутренний кожух спинки 60%
  15. средний подлокотник двухместного сиденья второго ряда в сборе
  16. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  17. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
  18. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  19. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  20. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  21. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  22. Компоненты правого сиденья второго ряда — предустановленный узел обивки с поролоном спинки 60% второго ряда в сборе
  23. внутренний кожух подлокотника
  24. Компоненты правого сиденья второго ряда — жгут проводов подушки спинки 60% второго ряда
  25. центральный ремень безопасности второго ряда в сборе

Снятие 1 шагов

  1. Шаг 1

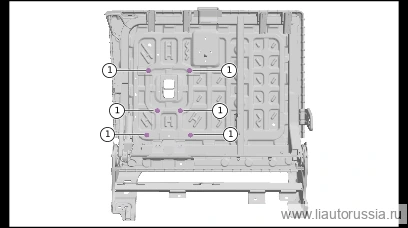

    Отсоедините фиксатор (6 шт.), соединяющий опорный поролоновый блок спинки с каркасом спинки 60% в сборе, снимите каркас спинки 60% в сборе.

Установка 1 шагов

  1. Шаг 1

    Установите каркас спинки сиденья 60% в сборе, установите фиксатор опорного пенопластового блока спинки сиденья и каркаса спинки сиденья 60% в сборе (6 шт.).
